Altium如何确认AD19多通道的入口参数

AD19多通道的入口参数的确认你应该知道

多通道入口参数的确认，首先我们知道我们的连接的通道的关系有几下几个，一个是通过Sheet Entry页连接符，一个是通过Port连接符号，还有一个是我们的NetLabel.

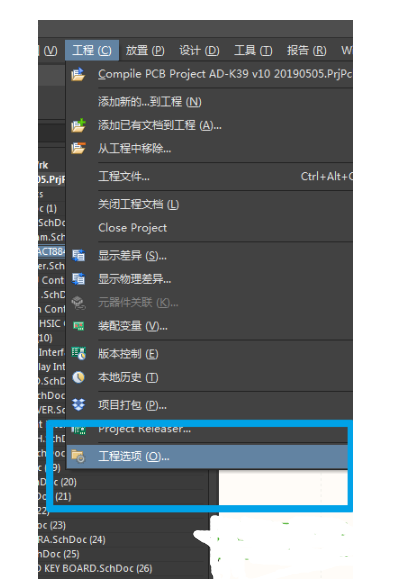

说了半天上图片。

“Automatic”是默认选项，表示系统会检测项目图纸内容，从而自动调整网络标识的范围。检测及自动调整的过程如下：如果原理图里有Sheet Entry标识，则网络标识的范围调整为Hierarchical。如果原理图里没有Sheet Entry标识。但是有Port标识，则网络标识的范围调整为Flat。如果原理图里既没有Sheet Entry标识，又没有Port标识，则Net Label的范围调整为Global。

“Flat”代表扁平式图纸结构，这种情况下，Net Label的作用范围仍是单张图纸以内。而Port的作用范围扩大到所有图纸，各图纸只要有相同的Port名，就可以发生信号传递。

“Hierarchical”代表层次式结构，这种情况下，Net Label，Port的作用范围是单张图纸以内。当然，Port可以与上层的Sheet Entry连接，以纵向方式在图纸之间传递信号。

“Global”是最开放的连接方式，这种情况下，Net Label、Port的作用范围都扩大到所有图纸。各图纸只要有相同的Port或相同的Net Label，就可以发生信号传递。
