pcb设计中各种不同区域的设计

时间:2020-10-13 11:12

人气:

作者:admin

标签: allegro

导读:我们在进行pcb设计的时候,需要根据不同的PCB板结构以及一些电子产品的需求来进行各种不同区域的设计,包括允许布局区域设计、禁止布局区域设计。允许布线区域设计等等。在alle...

我们在进行pcb设计的时候,需要根据不同的PCB板结构以及一些电子产品的需求来进行各种不同区域的设计,包括允许布局区域设计、禁止布局区域设计。允许布线区域设计等等。在allegro设计中,设置这些就在Areas,如图5-60所示。

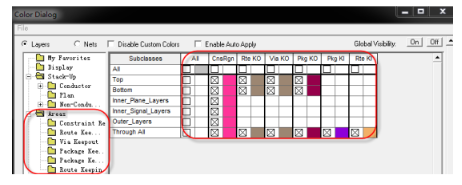

图5-60 各类布局布线区域示意图

Ø 在Allegro软件中有Route Keepout、Route Keepin、Package Keepout、Package Keepin、Via Keepout等多种类型的区域进行设置,对PCB工程师的设计进行辅助,每一个的具体的含义如下所示:

l Route Keepout:表示的是在设置的这个区域进行布线操作,包括禁止走线、铺铜、打孔;

l Route Keepin:表示的是在设置的这个区域进行布线操作,包括允许走线、铺铜、打孔,

l Package Keepout:表示的是设置的这个区域禁止放置超高的器件,默认为不允许放置任何元器件,可设置允许放置元器件的高度,需要与元器件的封装进行配合使用;

l Package Keepin:表示是的设置的这个区域可以放置元器件,在PCB板框确定后,可以设置比板框内缩一定宽度的Package Keepin区域,这样在放置元器件的时候,不要太靠近板边,提高可制造性;

l Via Keepout:表示的是设置的这个区域内不允许打孔;

l Shape Keepout:表示的是设置的这个区域不运行铺铜。
