PCB技术：Logic绘制实心符号的方法介绍

在用pads logic软件来绘制元器件时，有一些元件的表示图形是需要填充的，比如稳压二极管中的三角形，那在Logic软件中怎么来画可以填充的形状，例举一个稳压二极管的画法，具体操作步骤如下：

第一步，在原理图页面，单击菜单栏【工具】-【元件编辑器】进入到元件编辑页面，然后单击编辑图形图标，绘制一个新的门封装，如图1-1所示；

图1-1 编辑图形图标

第二步，进入门封装编辑页面，可以把显示格点与设计格点都更改为 100mil，更加方便设计，然后点击【创建2D线】，如图1-2所示；

图1-2 创建2D线图标

Ø 第三步，因为绘制的稳压二极管表示图形当中有个三角形，在原理图操作页面，单击鼠标右键，弹出的对话框中选择多边形的绘制方式 ，只有选择多边形绘制出来的三角形才能进行填充，用路径的方式去绘制出的图形，是填充不了的，如图1-3、1-4所示，分别用路径和多边形的方式绘制了两个图形；

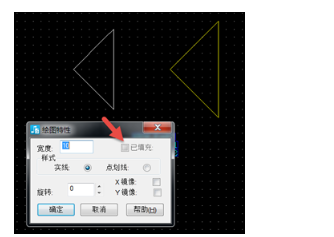

图1-3 左边是用路径画的形状，特性当中是不能选择填充的

图1-3 右边是用多边形画的形状，特性当中是可以选择填充的

Ø 第四步，填充的效果如图1-5所示；

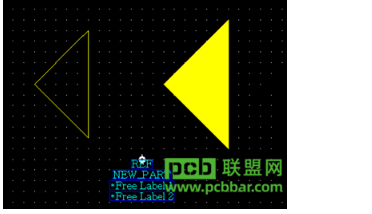

图1-5 填充后的图形

如果觉得图文讲解的方式没有很理解，可以百度直接搜索“凡亿教育课堂”，在教育课堂上搜索本文主题” Logic中怎样绘制出实心的符号“会有对应视频讲解。
