PCB设计如何更改焊盘与铜皮之间的连接方式

我们进行PCB设计的时候，总会遇到再进行了敷铜操作，我们如何去更改对应网络的焊盘与铜皮之间的连接方式？我们首先可以来分析一下焊盘的连接方式有几种，分别为哪几种？运用AD进行PCB设计的人都清楚，焊盘的连接方式为三种：一个是全连接，一个是十字连接也就是我们经常所说的花焊盘连接，还有一个就是不连接意思就是不进行设置。

以上焊盘的三种连接方式已经认识与了解了，那么我们就可以进行焊盘的连接方式设置，其实也就是铜皮与焊盘之间的连接方式的设置。

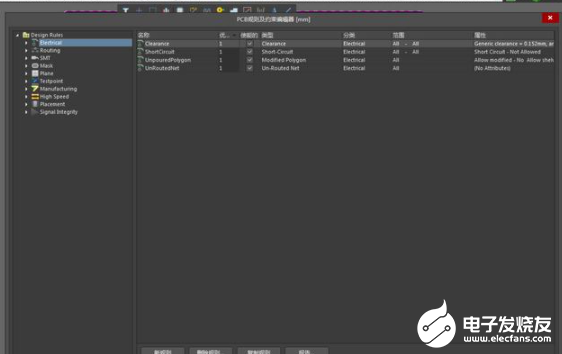

1. 首先我们可以使用快捷键“DR”打开规则约束编辑器，也可以在“设计-规则”中进行打开：

2. 我们在“Plan-Polygonconnect”,找到反焊盘的连接方式界面：

3. 我们看到主界面上只有通孔焊盘的连接设置，我们点击高级，即可出现过孔，通孔焊盘跟贴片焊盘的三种连接方式：

4. 找到设置界面之后，我们在连接方式处点击自行选择连接方式，三种连接方式任你选择：

选择设置完成连接方式之后就只需要点击右下角的应用即可完成操作了。

5. 注意!!!不是设置完成焊盘的连接方式就可以了，我们还需要回来铜皮跟焊盘的连接处 ，将铜皮重新进行灌铜一次，就可以显示焊盘跟铜皮是设置的连接方式了。
