ADPCB极简学习:AD PCB设计主要流程

时间:2021-01-12 10:20

人气:

作者:admin

标签: 原理图  PCB设计  元件封装

导读:原理图库-检查-PCB库-检查-新建PROJECT INTERGRAT-建立INTLIB-建立PROJECT PCB/SCH-绘制原理图-编译检查-设计更新PCB-导入执行。...

AD PCB设计主要流程:

原理图库-检查-PCB库-检查-新建PROJECT INTERGRAT-建立INTLIB-建立PROJECT PCB/SCH-绘制原理图-编译检查-设计更新PCB-导入执行;

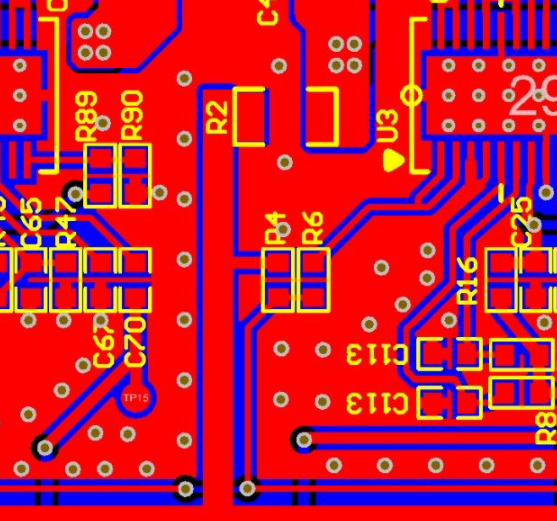

AD PCB

1、建PCB元件库

新建PCB元件库:FILE→NEW→LIB→PCB LIB→此界面绘制好元件封装;

属性设置:Tools→Comonent properties→设置封装号→另存为元件名;

封装号

2、新建原理图元件库

新建sch元件库:FILE→NEW→LIB→SCH LIB→此界面绘制好元件;

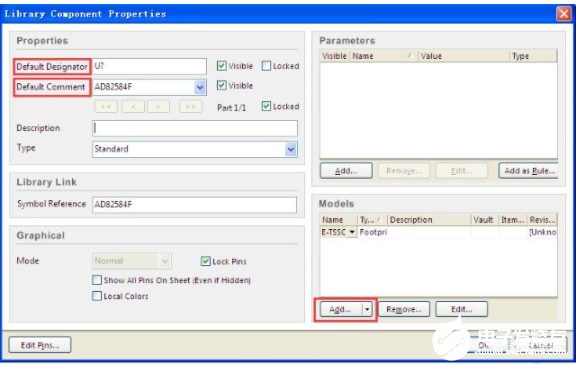

属性设置:Tools→Comonent properties→设置位号→元件名→添加对应的PCB封装;


新建元件库

3、新建元件集成库

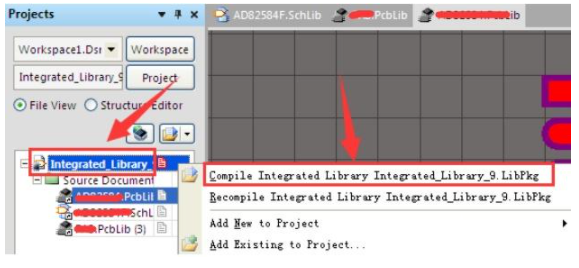

新建集成库:FILE→NEW→Pro→Inte路径设置→将之前建好的Sch Lib与Pcb Lib放置于同一文件夹中→两文件均打开,并拖入Inte栏目下→右击选择Compile;


PCB封装匹配


建集成库
