浅谈Allegro PCB -内层分割

内层分割，比如电源层需要分割几种电源。

（1）、点击Display -> Assign Color 在Option中，先取一种颜色作为高亮显示的颜色。

（2）、在Find中，选Net，点击more，选择要高亮显示的电源网络，点击Apply。

就可以看到该网络用指定的颜色高亮显示出来。

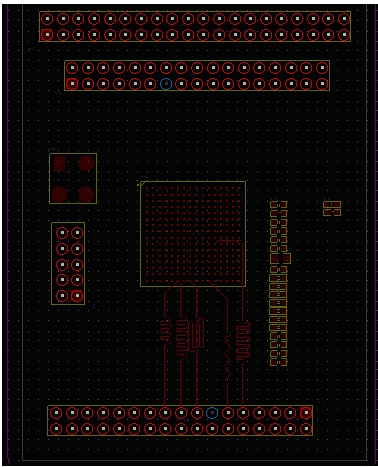

然后在Find by Name Property中把刚才选择的移除，重新选择另外一个电源网络名,这时不要急着点Apply，先到Option中，选择另外一种颜色以便区别其他网络名的颜色，在到Find by Name Property中点击Applay，另一条电源网络名也高亮了。比如下面分别用三种颜色高亮DVDD18（黄色）和DVDD28（紫色） 及AVDD28（青色）三个电源网络名，这样做的好处是方便电源分割。

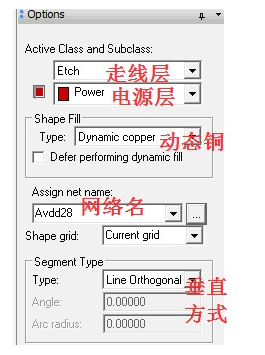

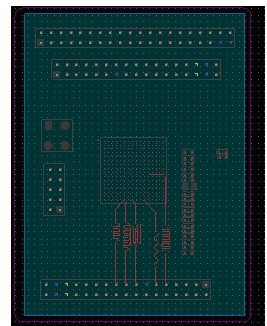

（3）、先给电源层敷一层完整的铜。Shape -> Rectangular，在Option中设置按照下图设置好，在PCB中画矩形就铺好一块铜皮了。

铺的AVDD28颜色也为青色。

（4）、现在开始分割出DVDD18和DVDD28两个电源。点Add ->Line，在Option中设置好隔离层、电源层、直线、角度及线宽等信息。注意线宽一般设置大一点，尤其是两路电源压差很大时，宽度尽量宽，这里设置40mil，防止因过小在加工时容易造成相连。

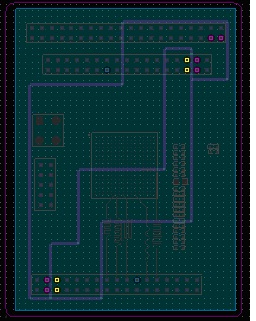

根据高亮显示的网络名进行分区，如下图所示。

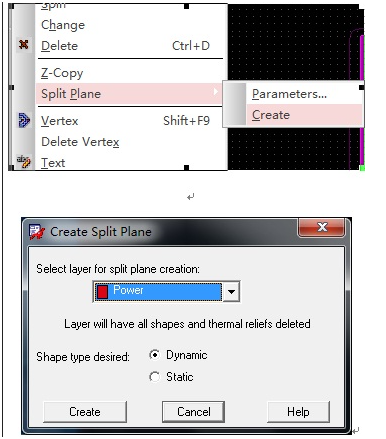

（5）、Edit -> Split Plaen ->Create，在弹出的框中选择Power，点Create。

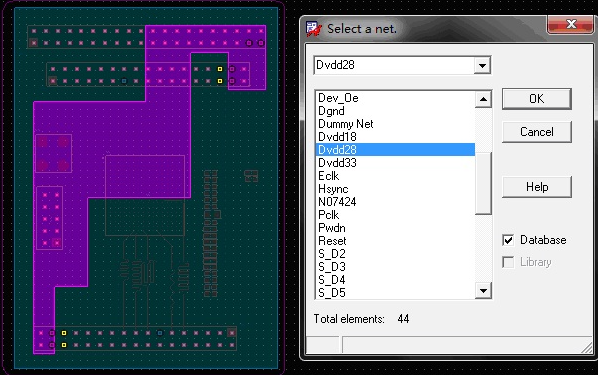

自动会高亮显示一块区域，在Select a net 中，指定某一网络点OK，就分配好一块区域了，比如该网络是DVDD28。

点击OK后，会自动高亮显示另外一块区域，同样指定一个网络，比如DVDD18。

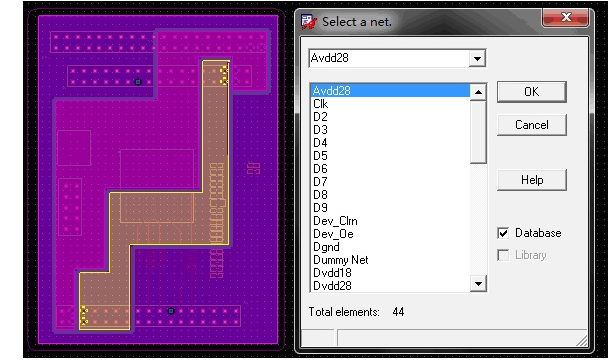

最后一块铜皮也会高亮显示，重新指定一网络，比如AVDD28.

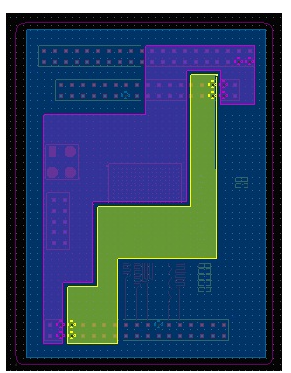

点OK，由于所有区域都已分配好了，Select a net 框自动关闭，分割完的之后效果图，如下：

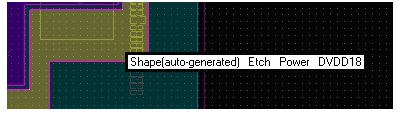

（6）、所有区域都已分割好，在没有点击任何操作命令下，Find中选择Net和Shape，在用鼠标靠近某区域边缘，会显示网络名，查看网络名是否正确。
