PCB设计工程师浅谈绕等长的概念

1.关于等长

第一次听到“绕等长工程师”这个称号的时候，我和我的小伙伴们都惊呆了。每次在研讨会提起这个名词，很多人也都是会心一笑。

不知道从什么时候起，绕等长成了一种时尚，也成了PCB设计工程师心中挥不去的痛。需要等长设计的总线越来越多，等长的规则越来越严格。5mil已经不能满足大家的目标了，精益求精的工程师们开始挑战1mil，0.5mil……还听过100%等长，没有误差的要求。

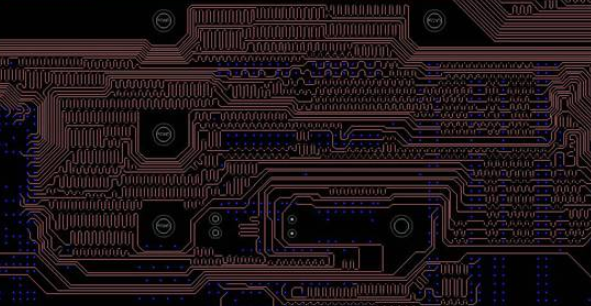

为什么我们这么喜欢等长？打开PCB设计文件，如果没有看到精心设计的等长线，大家心中第一反应应该是鄙视，居然连等长都没做。也有过在赛格买主板或者显卡的经验，拿起板子先看看电容的设计，然后再看看绕线，如果没有绕线或者绕线设计不美观，直接就Pass换另一个牌子。或许在我们的心中，等长做的好，是优秀PCB设计的一个体现。

做过一个非正规的统计（不过一博每年上万款PCB设计，我们的采样基本上也可以算做大数据了），稍微复杂一点的高速板子，绕等长要占据总设计时间的20%~30%。如果等长规则更严格，或者流程控制不好，做了等长之后再反复修改，这个时间还会更多。

2.那些年，我们一起绕过的等长

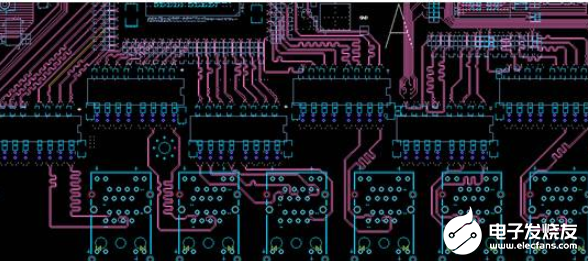

培训的时候，我们经常会玩一个游戏，游戏的名字叫做：那些年，我们一起绕过的等长……

说到等长要求，先说说什么是“裕量”哈。“裕量”是设计时保留的安全间距，百度百科的解释更简单：多出来一部分，就称之为裕量。到底要多多少，什么才是安全，那就见仁见智了。每个人的安全感不同，对“裕量”的定义就不一样。但是在时序设计的时候，有一个现象比较普遍，那就是裕量层层放大，比如产品经理可能要求等长范围是±100mil，项目经理可能就会更严格到±50mil，然后到具体的实施工程师，可能就变成±5mil了。碰到一些“安全感”不足的工程师，那就恨不得是完全等长，没有偏差。

所以，后面的讨论里面，我们不会太多纠结在等长到底是10mil还是±5mil，我们集中精力来看看哪些等长是没有必要的，哪些等长反而破坏了系统的时序设计要求。
