浅谈PCB分板主轴的ESD静电释放技术

现代生活已离不开电子设备，电子手表、计算器、智能手机、电脑、数码相机等，只要有集成电路等电子元件，都要使用印制电路板。在现代汽车制造业中，电子控制设备在汽车结构中的重要性也与日俱增，例如安全气囊和ABS系统。在生产加工过程中，材料的切割摩擦和静电感应可能会产生电位差，导致瞬间静电放电，这会损坏高敏感的电子元器件。因此，在与世界汽车供主要应商之一的联合开发项目中，一种带有ESD系统的高速主轴，该系统可以有效地防止损坏电路板。

常用于PCB分板并带有ESD功能的高速主轴型号：4033AC-ESD 、4041HY-ESD、4041HY-ESD-BW。这几款主轴不仅带有创新的ESD功能，并且兼具体积小、高转速、高精度、惯性小、回应快、自动换刀等优势，用于分板机可以实现高精度和高效率的机械加工，显著提高生产效率和加工质量。

主轴优势

1、ESD防静电

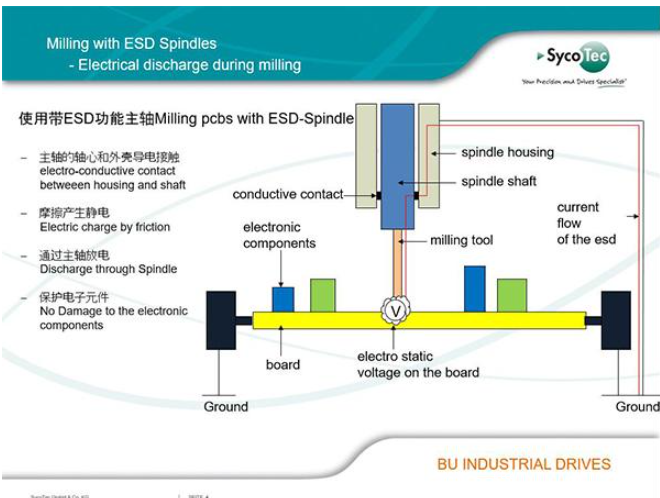

电子行业应用的ESD功能可以有效地防止损坏印制电路板，其原理是PCB分板时，切削刀具和PCB板充分接触，将静电导入主轴轴心，然后让静电从轴心通过特殊机构，即使在高速旋转的条件下，也能将静电导入主轴外壳，再利用主轴的安装夹具，将静电通过设备外壳从GND导走。

2、自动换刀

PCB防静电主轴的自动换刀功能，可以大大缩短PCB分板时间，提高加工效率，并且侧面通入气压可对主轴运行时产生的内部热量吹出，以及利用主轴内部正压压强形成部分真空，阻止外部粉尘等物质进入主轴内部而伤害轴承及气压重要运转部件。

3、高转速、高精度

主轴最高转速可达100，000min-1，最大功率500W，旋转精度高，运转平稳，夹刀锥面精度 1um，保证PCB分板加工质量和精度。

4、德国原装进口

主轴全部由德国制造、原装进口，德国严格、健全的质量认证和监督体系，让SycoTec主轴质量更有保证！

主轴参数

4033 AC-ESD用于全自动分板机PCB切割应用案列

使用注意事项

1.保证密封气无油无水，水和油会增大碳刷的电阻值。

2.保证0.5-0.8 bar 密封气进入主轴，气压不足会导致粉尘进入主轴使碳刷磨损增大。

3.每次更换防尘环需预先用旧碳刷和防尘环接触表面磨合。

4.使用和保养参照主轴操作手册。
