如何进行电源模块的PCB设计？

电源模块PCB设计是PCB设计师的入门技能，如何进行电源模块的PCB设计？有以下几个要点：

1、找到输入和输出的功率回路。

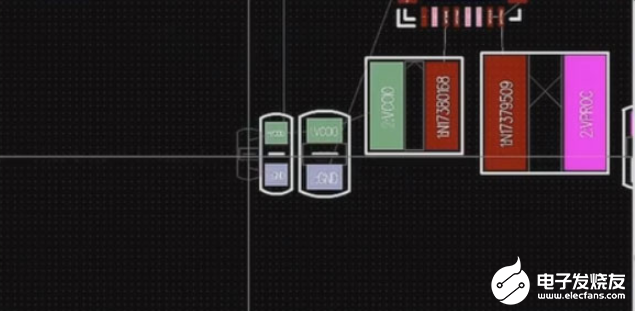

（电感按照电流摆放图）

2、以IC为基准，将输出电感按照电流方向先摆放。

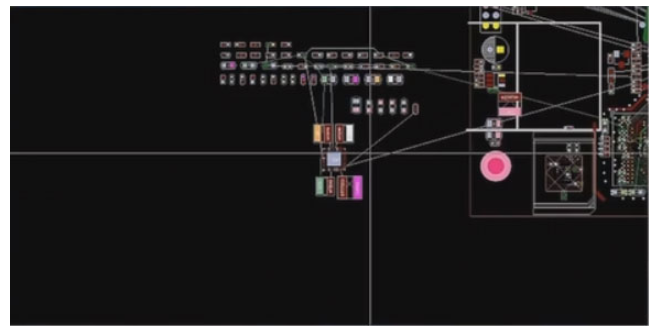

（输入滤波电容的摆放图）

3、接下来摆放输出的滤波电容靠近输出的电感放置，按照先大后小的原则进行摆放，输入的滤波电容全部放背面。

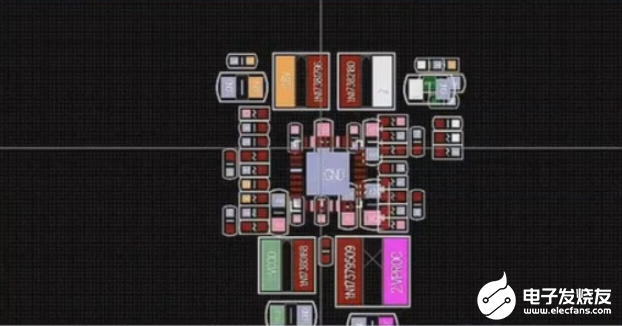

（电阻电容围绕着IC摆放图）

4、其余的电阻电容全部围绕着IC来摆放。

5、将输出端全部用铜皮加粗

6、输出电容根据电流大小进行打孔

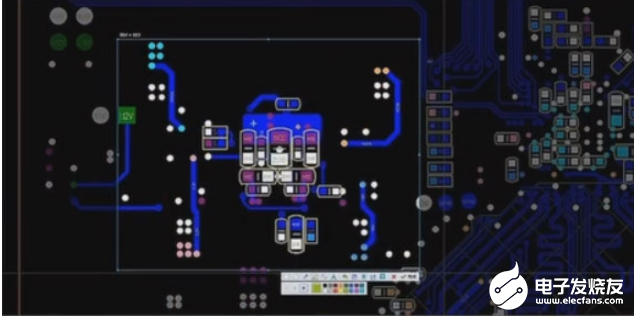

（输入管脚的打孔图）

7、电源输入管脚至少打两个孔

（底层输入铜皮图）

8、底层的输入电容用铜皮抱起来，因为电流比较大

总结：上速是电源模块PCB设计的八个要点，相信对你的电源模块的PCB设计有所帮助。
