PCB的加工流程设计：什么是槽孔

槽孔，顾名思义，就是不规则的钻孔。我们常规的普通DIP的封装的钻孔都是圆形的钻孔，但是实际生活过程中，我们有些元器件的安装定位脚位是长方形或者椭圆形的，我们把这一类的不规则的钻孔统一称之为槽孔。在PCB的加工过程中，对于插件的钻孔有两种刀具，一种叫做钻刀，用来钻圆形的通孔，另外一种叫做铣刀，用来钻槽孔，槽孔在PCB看到的效果如图1-18所示。

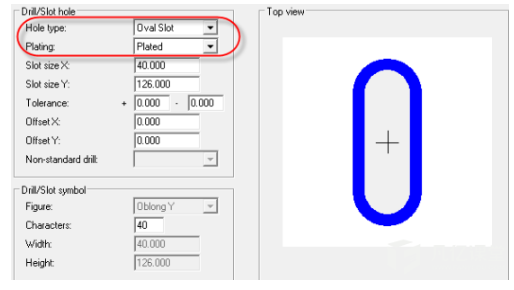

图1-18 焊盘编辑器中槽孔示意

在allegro软件中，输出钻孔文件的时候，要特别注意，圆形钻孔的输出与槽孔的输出是不一致的，圆形的钻孔输出步骤是,菜单栏那里点击Manufacture-NC-NC Drill,执行这个来输出圆形钻孔，而槽孔的输出则不同，菜单栏那里点击Manufacture-NC-Route，执行这个来输出槽孔，如果PCB版图上没有槽孔，则不需要执行该操作，输出过程呢如图1-19所示。

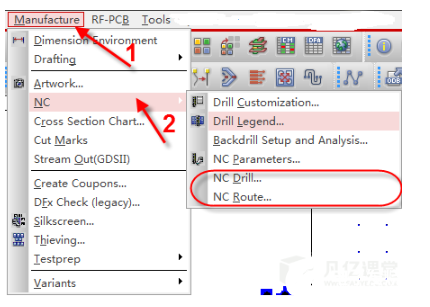

图1-19 槽孔与圆形钻孔输出示意图
