PCB中过孔制作制作步骤解析

过孔也称金属化孔。在双面板和多层板中，为连通各层之间的印制导线，在各层需要连通的导线的交汇处钻上一个公共孔，公共孔一般被称为过孔。过孔制作可按以下步骤（以10/22大小过孔为例）。

第一步，创建过孔所需要的Flash。打开allegro软件，点击File-New，新建一个Flash,按图示参数创建好，保存名为Flash32，如图4-108所示，

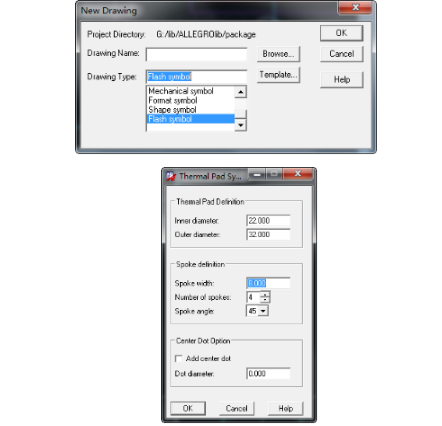

图4-108创建flash示意图

第二步，打开Pad_Designer，按以下参数新建好过孔，如图4-109所示，设置钻孔参数，如图4-110所示，设置焊盘参数，然后保存即完成过孔制作。

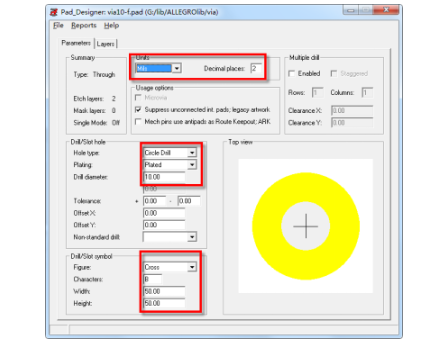

图4-109过孔钻孔参数示意图

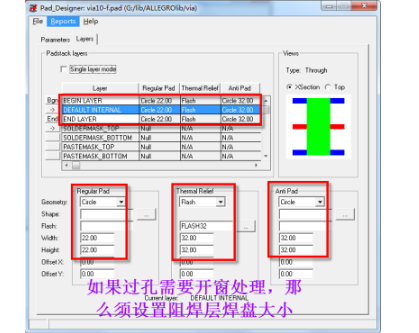

图4-110焊盘钻孔参数示意图
