以pads为例分析如何准确的规划信号流向

时间:2020-10-09 12:02

人气:

作者:admin

标签: 布线

导读:每一款产品包含了音视频,模拟,数字,电源管理这些典型的电路模块,理清信号流向图有助于我们更好的提高布局的效率和正确性,大家都知道,布局的好坏直接影响到布线的速度,...

每一款产品包含了音视频,模拟,数字,电源管理这些典型的电路模块,理清信号流向图有助于我们更好的提高布局的效率和正确性,大家都知道,布局的好坏直接影响到布线的速度,质量和效果。因此,如何正确的规划信号流向图显得非常重要。

有时候,方案设计公司或硬工都会提供信号框图。今天就是在没有信号框图的情况下,教大家如何准确的规划信号流向。由于本人水平有限,不足之处,还请打家见谅。

下面以pads为例,来和大家分析。

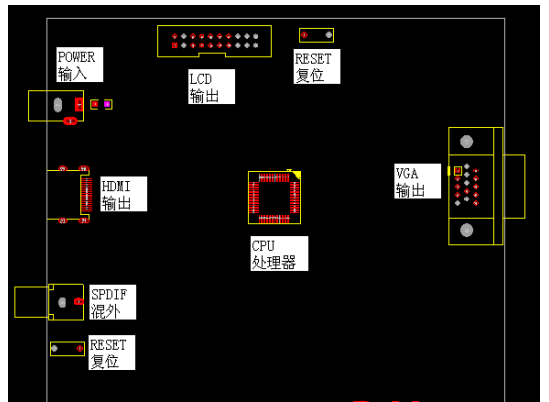

[size=12.0000pt]一、根据结构图,优先摆放需定位的器件.

二、进行模块化布局。

1、在 pads logic 软件界面,执行 TOOLS->PADSlayoutLink,将 SCH 与 PCB 进行链接。

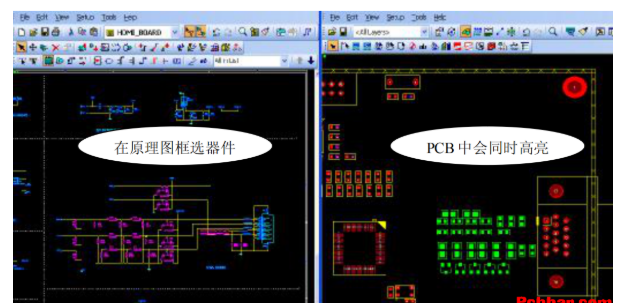

2.利用SCH与PCB的交互,将各电路的器件进行模块化布局.

600
