PCB布局的接地和电源的理解原理说明

时间:2020-10-06 18:08

人气:

作者:admin

标签: PCB  布局  滤波器

导读:PCB布局的接地和电源的理解原理说明-很多硬件工程师肯定对今天分享的文章有所感兴趣的,此次分享一份干货资料,内容是关于 PCB 布局、地与电源的理论原则类的,对于广大 PCB 工程师...

  很多硬件工程师肯定对今天分享的文章有所感兴趣的,此次分享一份干货资料,内容是关于 PCB 布局、地与电源的理论原则类的,对于广大 PCB 工程师在设计时会有所借鉴。

  下面是文档的一些重要片段,请查阅:

  ①箱体接地和信号接地?

  下图那一种好?

  FG:箱体接地,S:信号接地,SG:信号的地线



  ②从 AC 电源线来的噪声 AC 电源线是个非常大的噪声源!!

  为什么?

  AC 电源线连接着很多仪器设备,互为噪声源(开关电涌,电流变化噪声等)AC 电源线本身是个大天线,收噪声发噪声 AC 交流频率本身也会成为噪声。

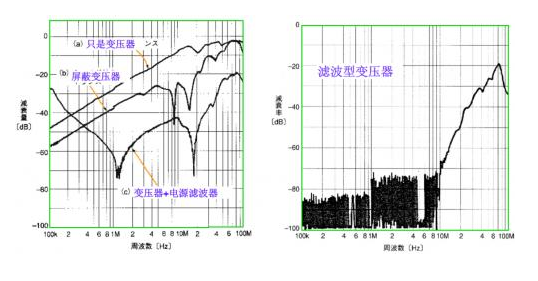

  ③提高变压器抗噪声性能方法

  1. 变压器 1 级卷线和 2 级卷线加屏蔽效果一般

  2. 变压器+电源滤波器效果很好

  3. 使用滤波型变压器效果最好

  分享的这份资料,虽然不能说就是权威方法,但是很多都是工作中、实验中得出来的具体方法,对大家有一定的参考价值的,希望对大家有所帮助。
