PCB技术：omogeneous类型元器件的创建方法

我们以LM358这个IC为例，讲解下Homogeneous类型元器件的创建方法，LM358的原理部分结构如图2-40所示，是由两个完全一样的放大器集成的，

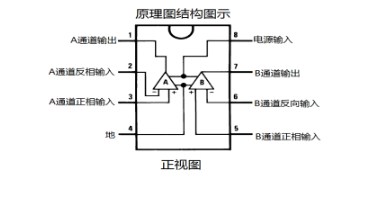

图2-40 LM358原理部分构造示意图

第一步，在olb文件单击鼠标右键，建立新的New Part，Name那一栏输入LM358，PCB封装那一栏可以先不填写，下面的Parts per pkg输入2个，由两部分组成，Package Type选择Homogeneous，其它的按照系统默认即可，点击ok，如图2-41所示，

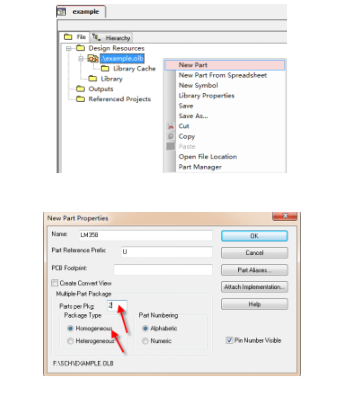

图2-41 新建LM358原理图符号示意图

第二步，按照我们2.8问中所提到的创建单个原理图符号的方法，我们将LM358的A部分的原理图绘制好，也就是一个放大器加上电源、地管脚，如图2-42所示；

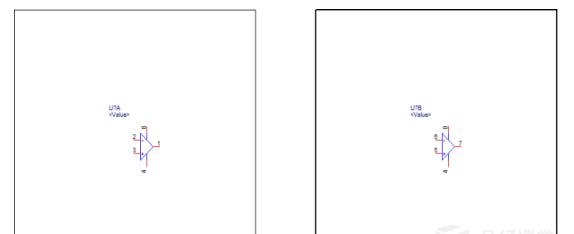

图2-42 LM358的A部分示意图 图2-43 LM358的B部分示意图

第三步，按键盘Ctrl+N的快捷键，我们进入B部分的创建，可以看到，因为我们是选择的Homogeneous类型，所以B部分的库的外形已经建立好了，管脚已经加好了，如图2-43所示，这是Homogeneous类型的特点，做好其中一个Part，其它的就全部完成。

第四步，将B部分的管脚的Pin Number加上，这样我们整个LM358的封装就做好了，可以点击菜单View→Package进行整个器件的查看，如图2-44所示：

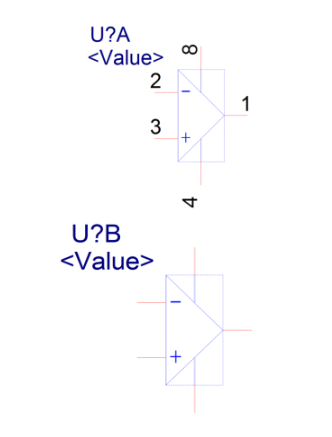

图2-44 LM358的封装示意图
