orcad中创建原理图工程的步骤解析

时间:2020-10-11 09:20

人气:

作者:admin

标签: 原理图

导读:在orcad中创建原理图工程的步骤如下: 第一步,打开orcad软件,执行菜单FileNew Project,如图3-1所示,在弹出的界面中选择输入工程的名称,选择工程的类型是原理图Schematic,Location选择工...

orcad中创建原理图工程的步骤如下:

第一步,打开orcad软件,执行菜单File→New Project…,如图3-1所示,在弹出的界面中选择输入工程的名称,选择工程的类型是原理图Schematic,Location选择工程文件需要存储的位置;

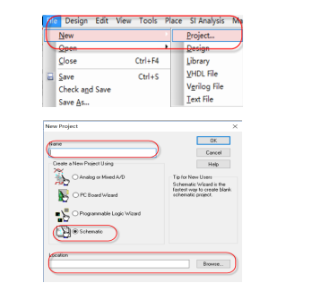

图3-1 新建工程文件示意图

第二步,点击OK以后,创建好工程文件,工程文件下面会自动产生一个后缀为DSN的文件,DSN文件下有一个SCHEMATIC1文件,文件下面是PAGE1的原理图页面,如图3-2所示,在DNS文件右键可以创建新的SCHEMATIC,分属不同的原理图,在SCHEMATIC右键可以创建更多的PAGE,即原理图页面,如图3-3所示;

图3-2 原理图工程文件示意图1

图3-3 原理图工程文件示意图2
编辑:hfy
