完整的PCB工程创建及相关文档输出

我们拼板之前，如何新建一个完整的PCB工程呢？又是如何输出相关文档呢？

这俩我就要详细介绍一下了。

对于很多小伙伴来说，新建一个PCB工程那不是很简单的吗？一个PCB Project 加上SCH和PCB不就好了吗？错，那还不完整

首先我们跟平时一样，打开软件，新建工程文件并添加原理图和PCB图

这里要注意，新建的是项目工程，而不是单个PCB，我有时候也会搞错。

这时候会弹出窗，有特效需求的可以选择，没有的话无定义默认即可！

这样，一个工程文件就新建好了，如图：

这里，它是空洞的，没有灵魂，需要我们注入

这里标号的1,2,3,4,5,6,7,8最好是都添加。

前期可能开发的时候，只需要原理图和PCB图，也就是1,2。

中后期的话，后面的会很有用哦，

这里简单先介绍一下吧

1.原理图，顾名思义就是表示电路板上各器件之间连接原理的图表。在方案开发等正向研究中，原理图的作用是非常重要的，而对原理图的把关也关乎整个项目的质量甚至生命。

2.PCB图，就是我们最最重要的板子了。布局，走线，都是它，对，没错，都是它。算是整个工程的灵魂。

3.BOM，这个也很重要，尤其是采购元器件和贴片加工焊接的时候。采购**每次都要我更新BOM，不厌其烦的。

4.布局分布图，这个东西可能有些人不知道，它可是个好东西，它可以把图纸（2D，3D）的很多信息都导出来，方便我们查看和对接。我基本上用它做层压结构和布局分布。

5.元件封装库，就是原理图上使用的元件的原型库。

6.PCB封装库，就是PCB板子上芯片电阻电容的外型封装库。

这两个库也可以做出集成库，方便调用。我们可以自己做元件库或者把一些经常使用的添加到一起做封装库，很方便哦。一劳永逸。

7.CAM文件，一般都是输出文件，包括Gerber和NC Drill文件，主要用于PCB厂家的制板。

8.Outout文件管理，这个东西确实很好，可以把零散的文件，资料统筹在一起一个项目里，还是一个大神教给我的。

好了，工程建好了就是开发了，主要就是原理图的绘制，导入PCB，布局，走线，DRC，拼板，输出加工文件等等一些列操作。

中间的操作步骤很多，也涉及到很多细节，这里不多做说明，我会另起一篇详细介绍的，这里，接下来就介绍下输出文档这块吧。

我是做了4个文件夹，分好类。

输出加工文件：Gerber, NC Drill, DRC 统筹在一个文件夹下，方便输出。

BOM，PCB，层压结构，布局分布统筹再一个文件夹下，方便查看。

这里再简单介绍下如何生成制造输出文件

Gerber, NC Drill,吧

如图，

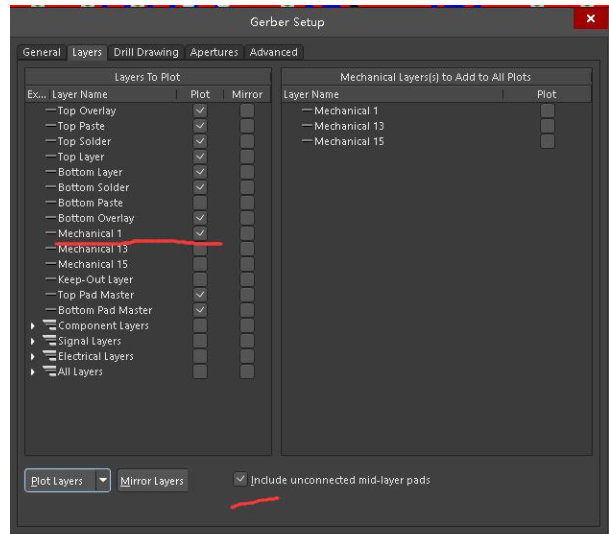

Gerber会有4个选择页，大部分默认即可，层设置这里说明一下，外型最好用机械层，避免不必要的麻烦。

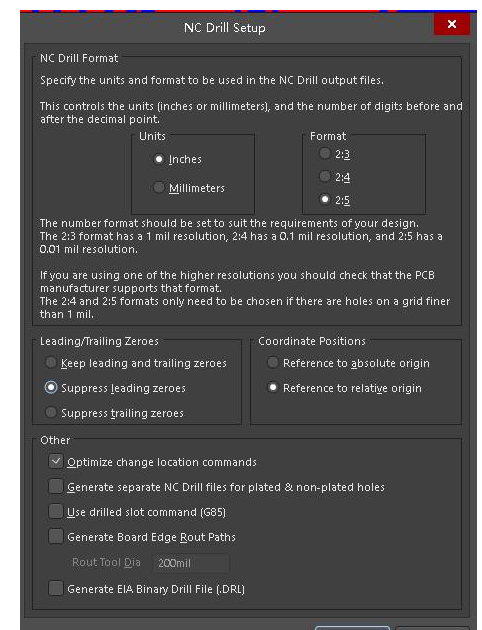

NC Drill主要是钻孔，选好设置项默认即可。

详细的导出步骤就不多做说明了，都是很简单的操作。记得生产的文件压个压缩包，打包发给PCB厂家，就可以加工了。
