PADS导入AD设计的PCB后常见错误分析

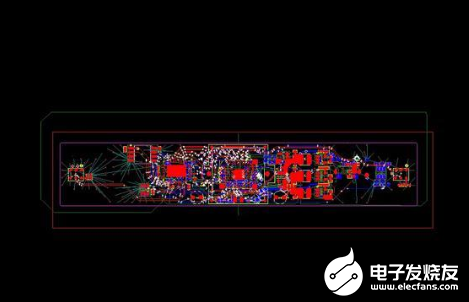

PADS导入AD设计的PCB，有不少问题，是不能直接拿来使用的。如下图所示，刚在PADS Layout界面里导入了一个AD设计的PCB。

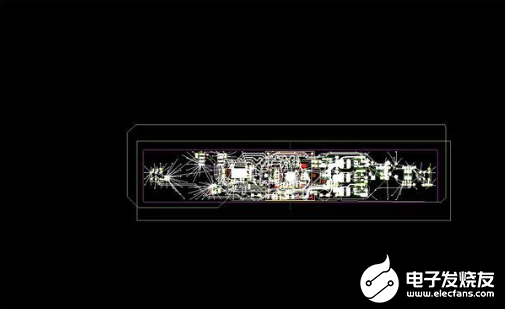

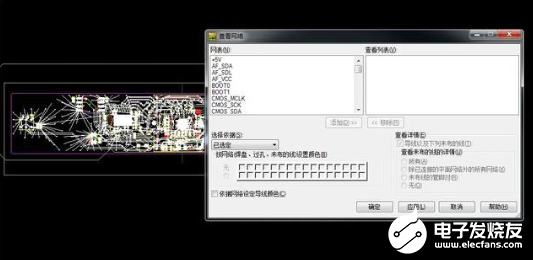

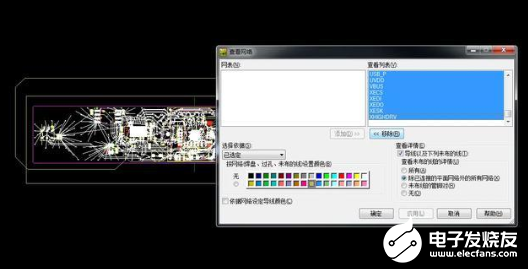

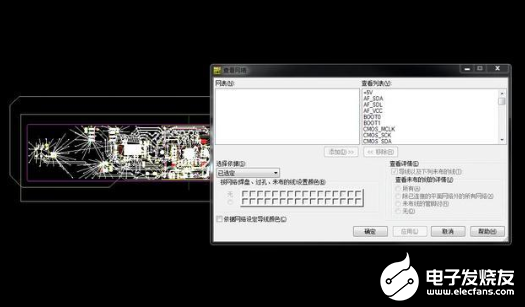

从图中可以看出，PCB中所有元器件的管脚都是同一种颜色，分不清元器件是在顶层还是在底层。其实是PCB所有的网络都被默认设置成了一种颜色。我们需要全选网络，把它改回来。按照以下步骤操作即可。

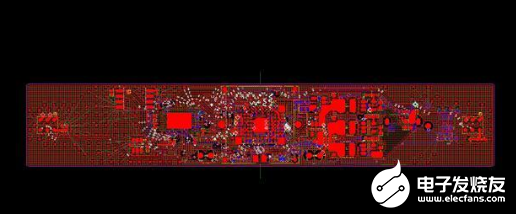

还有，我们对PCB铺铜，会发现铺出来的铺都是栅格的，不是实铺。

我们需要做以下操作才能让铺铜恢复正常。

首先，选中每一层的铺铜区域。

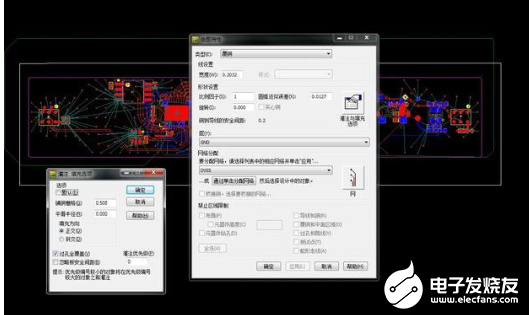

然后，进入灌铜的填充选项里，把里面的设置勾选成默认设置。

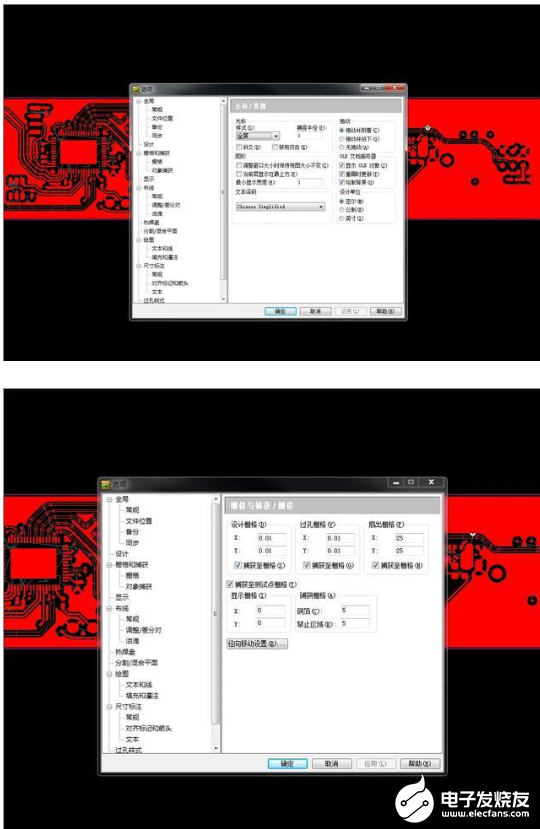

最后，进入PCB的选项设置界面，把铺铜栅格改小。

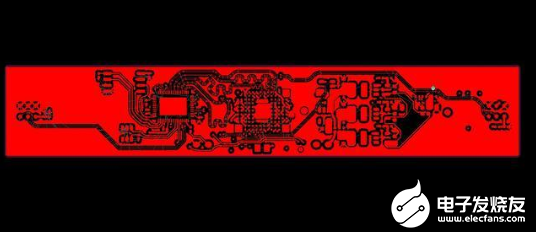

这时，铺铜显示变正常了。

选中铺铜区域，改成默认设置，铺铜栅格改小，如此重复地去操作每一层，这样铺铜就可以恢复正常了。
