加载电路板元器件封装库的方法

　　当完成电路板的规划后，加载元件封装库是关键的一步。每个元件都必须指定一个特定的封装形式，其一般在网络表中有定义，否则无法对应到PCB电路板上。因此，网络表中所涉及的封装，都必须添加到元件封装库，以便于加载网络表时能够找到对应的封装。

　　1、元件封装库浏览器

　　Protel99SE为用户提供了大量的元件封装库，在进行电路板设计时，需要浏览并加载元件封装库。在PCB编辑管理器的Browse区域中选择Libraries，则进入元件封装库浏览器，浏览器包括“Browse”区域和“Components”区域。

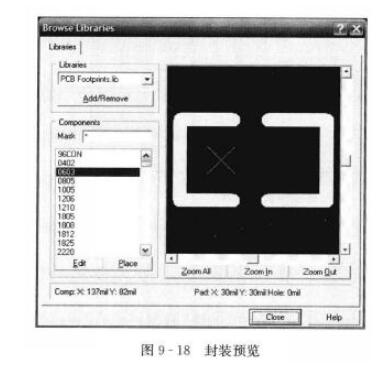

　　（1）“Browse”区域。“Browse”区域用于元件封装库的管理，其中列出了当前可使用的元件封装库，用户可以添加或浏览器元件库，点击“Browse”按钮，弹出“BrowseLibraries”对话框，如图9-18所示。

　　（2）“Components”区域。元件封装浏览器的“Components”列举了当前元件库中的所有元件封装信息，同时还显示该封装的样式。

　　2、加载元件封装库

　　加载元件库的方法如下：

　　方法1：在元件封装库浏览器中，如图9-18和图9-19所示，单击“Add/Remove”按钮。

　　方法2：执行菜单命令“Design”→“Add/RemoveLibrary”。

　　方法3：使用键盘命令，按D+L组合键。

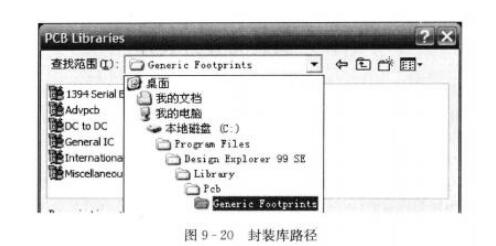

　　选择上面任一种方法，打开“PCBLibrary”对话框，如图9-20所示，图中可看出软件默认的安装路径下的软件自动封装库的路径。

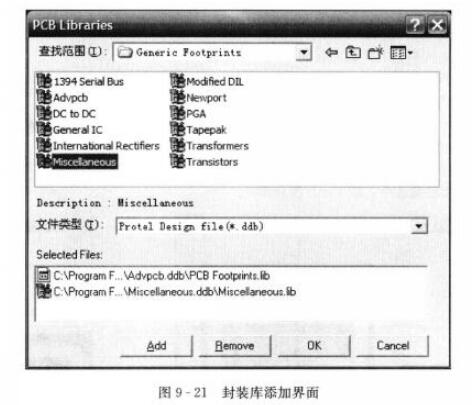

　　加载元件封装库，只要选择如图9-21所示列表中的数据库，对应数据库中的所有元件封装库将会添加，可双击添加后单击后在单击“Add”按钮添加。
