cam350怎么导出坐标文件

时间:2020-05-29 09:22

人气:

作者:admin

标签: 软件

导读:cam350怎么导出坐标文件-双击打开CAM350软件,File→Import导入→AutoImportGerber文件→双击,确定导入→出现导入的多层线路板图→左边选AllOff只选丝印、焊盘和边框层否则看不清。...

  CAM350导出pcb坐标文件

       作为工程师推荐国产完美替代CAM350软件,具可靠性设计分析功能,
    而且免费使用,一键分析让制造成本更低:DFM可制造设计软件下载

  1、双击打开CAM350软件,File→Import导入→AutoImportGerber文件→双击,确定导入→出现导入的多层线路板图→左边选AllOff只选丝印、焊盘和边框层否则看不清。

  2、绑定此三层,Edit→layers→Remove→把不用的√→OK

  3、Tables→layers→锁定丝印层(ref)指定焊盘为TOP(TYPE列Graphic里选Top

  4、Settings→单位Unit→选M公制&1/1000→OK

  5、设定原点→Edit→change→origin→spaceorigin→按键盘X出现十字架,+-为放大缩小/insert移动

  6、量PCB长宽,Info→Measure→point-point

  7、取MARK点和元件坐标,utilities→Quickpart→是,左键单击焊盘1,2后右键单击出现对话框,填入位号,角度。

  8、做完后导出坐标,Info→report→Placement→Save→选Save位置后保存。

  CAM350导出GERBER坐标文件

  1、打开软件CAM35010.5。

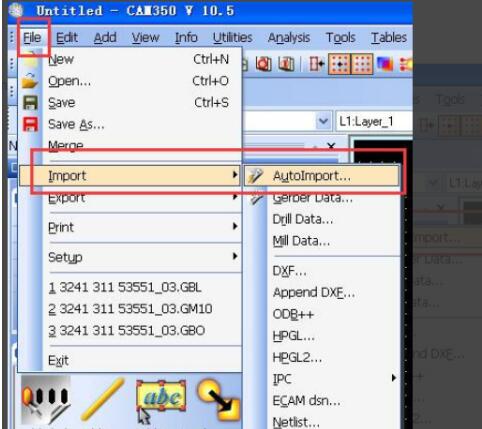

  2、选择菜单栏:File-》Import-》AutoImport。

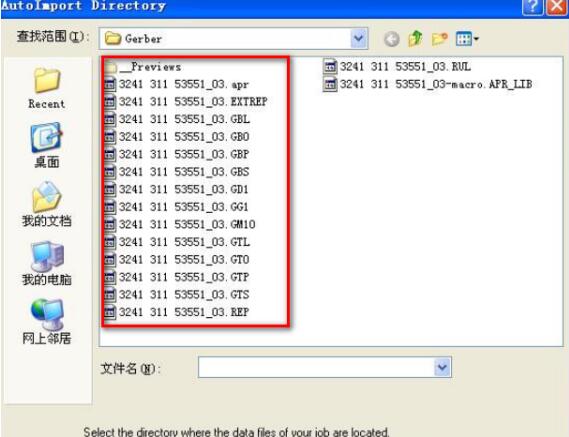

  3、选择Gerber所在的文件夹,点击Finish按钮完成加zhidao载。



  4、打开后的Gerber如下图,通过不同颜色来分内层。

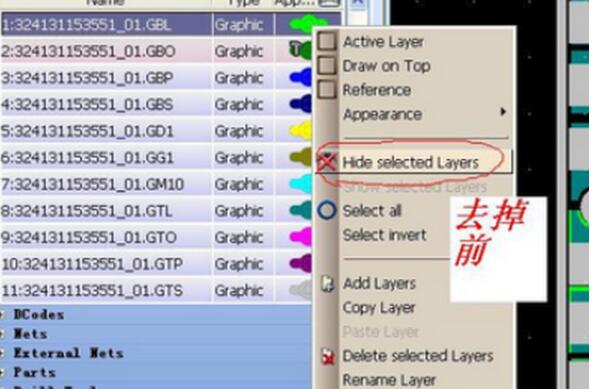

  5、现在就可以查看pcb版,显示和影容藏不需要的图层,选择DesignData-》Layers-》选择要操作的图层,右键HideSelecedLayers。

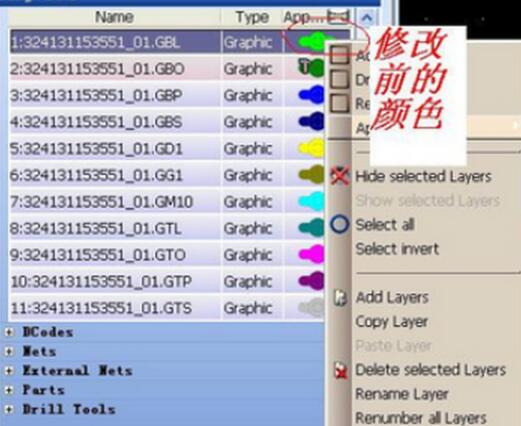

  6、修改图层的颜色。
