　　cam350使用教程

　　CAM350基本操作，包括导入gerber资料后对gerber资料的查看，进行编辑修改，移动测量等操作。

       作为工程师，推荐国产完美替代CAM350软件，具可靠性设计分析功能，
    而且免费使用，一键分析让制造成本更低：DFM可制造设计软件下载

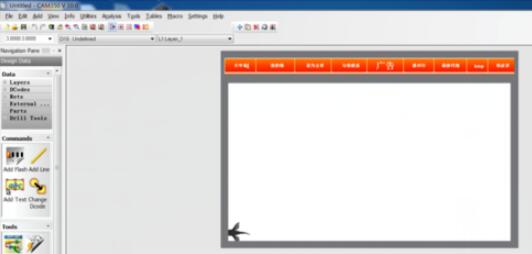

　　1、打开CAM350软件。

　　2、点击菜单栏file-import-autoimport

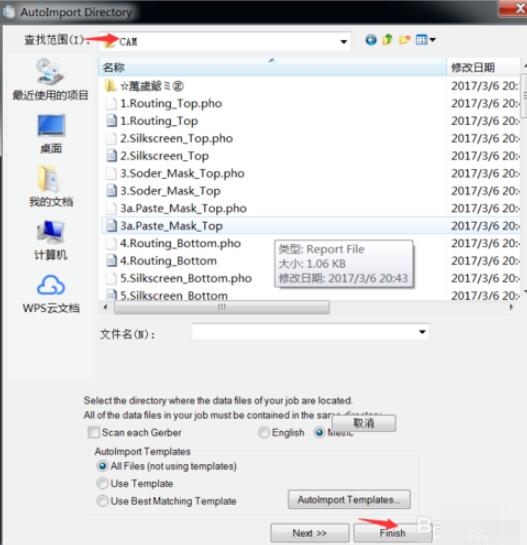

　　3、选择gerber文件路径，点击finish完成。

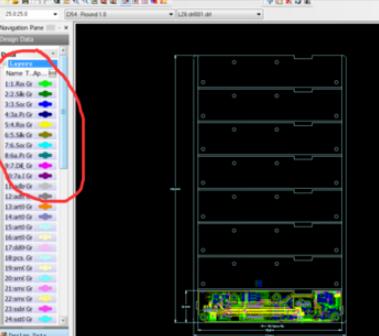

　　4、左边任务栏可以对层的显示和关闭操作。

　　5、点击菜单栏edit可以对gerber资料进行一些基本操作，如移动，删除，修改等。

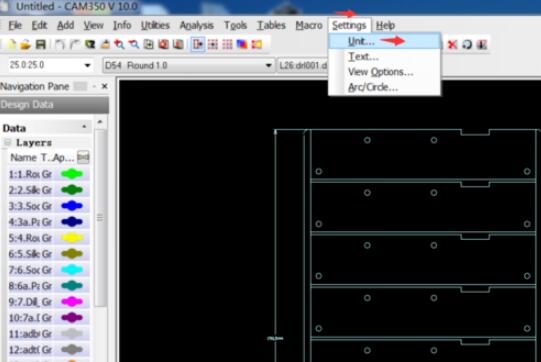

　　6、点击setting可以设置单位。

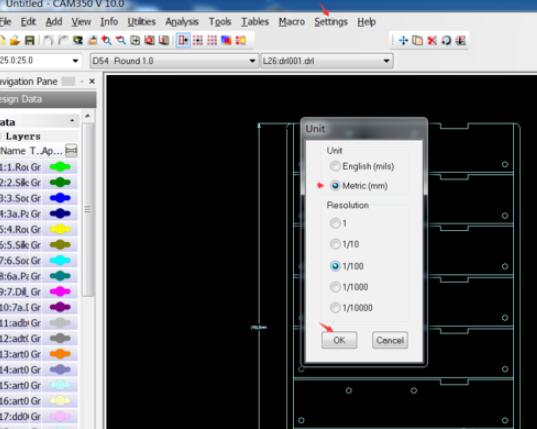

　　7、选择相应单位和小数点精确度。

　　8、点击菜单栏info-measure-point-point进行测量操作。

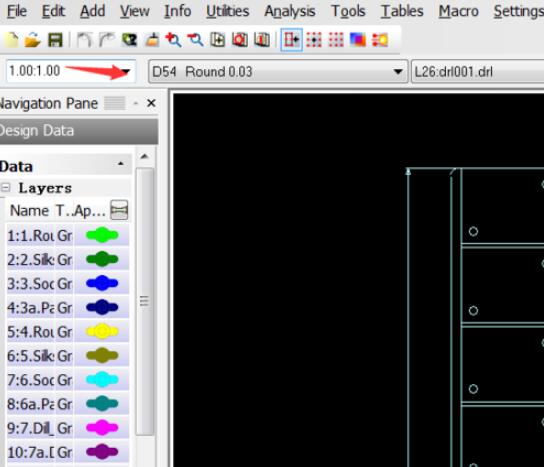

　　9、图片中位置可以设置栅格显示。

　　cam350使用注意事项

　　1、导入文件时需注意Gerber的类型，RS-274-X的可直接导入，RS-274-D的有时则需要手动输入D码。因此我们建议在PCB转Gerber时直接转成RS-274-X类型，除钻孔外的各层格式采用英制2：5，钻孔则采用公制3：3，此格式相对稳定，在CAM软件读入时D码不易变形。

　　2、如果不是RS-274-X类型的Gerber，或自动导入后走线呈零线显示或板子尺寸达五百厘米以上，此时应调整Gerber导入时的格式。

　　3、提供Gerber文件给PCB板厂时建议检查文件是否完整。

　　4、99se、DXP软件设计的PCB文件钻孔文件后辍名为：.TXT；PADS软件设计的PCB文件钻孔后辍名为：.DRILL
