orcad怎么更改原理图中做好的库文件

第一种方法：直接在原理图中编辑库文件，再更新到原理中，操作如下：

第一步，选中你所要更改的元器件，单击鼠标右键，选择Edit Part选项，如图2-55所示；

图2-55 原理图编辑器件示意图

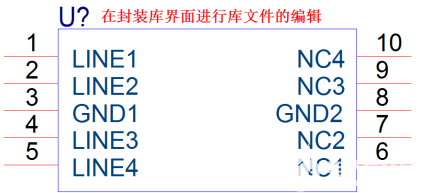

第二步，在弹出的该元器件的库的界面中，进行相对应的库文件的修改，如图2-56所示；

图2-56 库文件编辑示意图

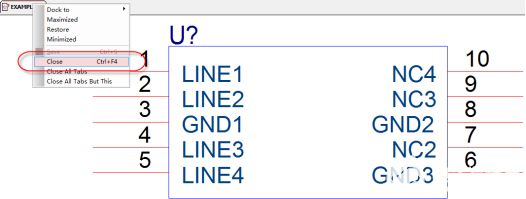

第三步，按照要求编辑好库文件以后，在页面属性上点击鼠标右键，点击Close选项，关闭掉编辑库文件的页面，如图2-57所示；

图2-57 关闭掉库编辑页面示意图

第四步，在弹出的页面中选择要更新的相对应的选项，若该器件在原理图中有很多，就选择Update All；若该器件在原理图中只有一个，就选择Update Current，如图2-58所示。

图2-58 更新选项示意图

第二种方法：首先在指定的库路径下，更改该元器件库，然后更新到原理图中，操作步骤如下所示：

第一步，打开原理图所指定的库路径的元器件，根据需要进行更改，更改完成以后进行保存；

第二步，在Design Cathe中找到该元器件，单击鼠标右键，选择Update Cathe，进行更新，如图2-59所示；

第三步，在弹出的对话框中选择Yes，进行下一步的操作，弹出的界面选择是即可；如图2-60所示；

第四步，在原理图搜索到该元器件，查看元器件库更新情况。

图2-59 更新元器件示意图

图2-60 更新元器件选项进程示意图

（以上内容来源于凡亿教育）
