印制电路板光成像的制作流程

时间:2020-06-29 17:09

人气:

作者:admin

标签:

导读:印制电路板光成像的制作流程-随着微型器件制造和表面安装技术的发展,电路板图形导线向着宽度更细,间距更小的方向发展,推动着精细线路制作技术的快速进步。厂家一般采用LDI曝...

  随着微型器件制造和表面安装技术的发展,电路板图形导线向着宽度更细,间距更小的方向发展,推动着精细线路制作技术的快速进步。厂家一般采用LDI曝光技术,最小线宽/线距可以做到3/3MIL,技术远远领先于同行。本文就LDI曝光与传统CCD曝光技术的差异进行分析。

  一。光成像制程定义:

  利用UV光或激光将客户需要之影像转到基板干膜上,使干膜发生聚合交联反应,使其图形转移到板面上,搭配后段处理工序,以完成客户所需之图形。

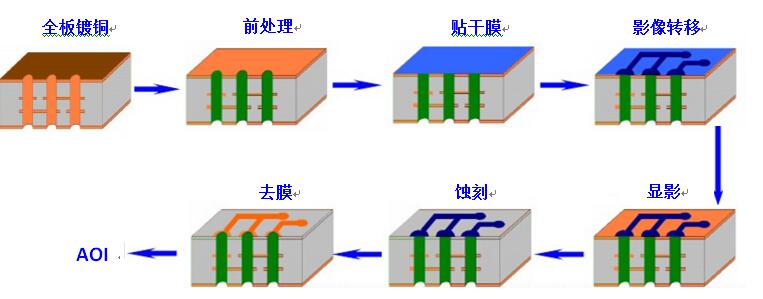

  二。光成像流程说明:

  印制电路板光成像的制作流程

  三.LDI技术与传统曝光技术的差异:

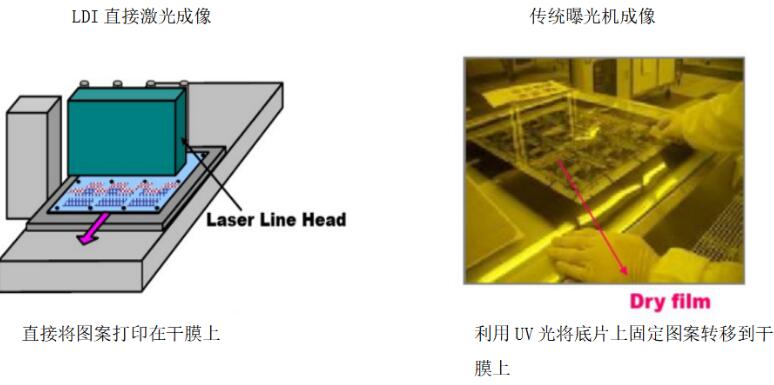

  1.光成像方式对比

  印制电路板光成像的制作流程

  通过光成像方式对比,LDI的最大特点就是不使用底片(菲林),直接激光成像。传统的菲林使用会产生不少的问题:尺寸稳定度较差,容易变形拉长;底片(菲林)使用次数有限制;作业需要更换底片、调整对位,相当耗时(实际生产,20h的作业更换30~40套底片是相当常见的情况,如果每次的更换需要10min,耗用掉的时间就是300min~400min,这就消耗掉工作日中的5h~6.5h。而LDI系统,线路更换一般只需要几十秒钟即可完成)。

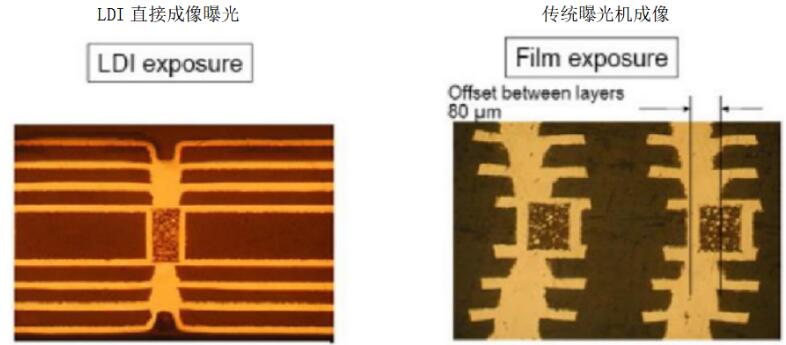

  2.对位能力差异对比

  印制电路板光成像的制作流程

  通过对位能力差异对比,明显LDI系统对位精度更高,在高多层、高密度和埋盲孔板件中,表现出的优势更大,品质更好。

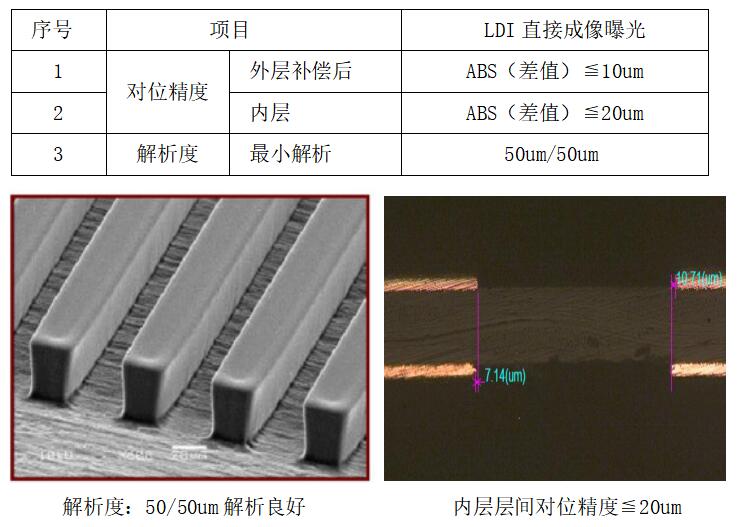

  3.LDI解析能力和内层层间对位精度分析

  印制电路板光成像的制作流程

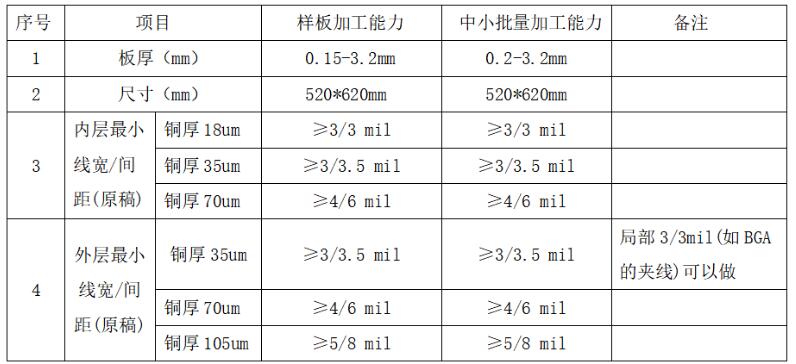

  四。厂家光成像制程能力

印制电路板光成像的制作流程
