orcad软件怎么按页面的方式有规律的对器件位号进

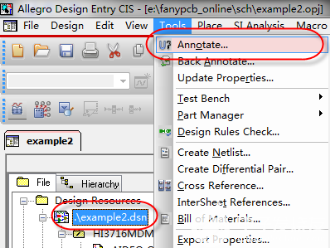

第一步，选中整个原理图的根目录，然后执行菜单Tools-Annotate，如图3-56所示，进行原理图选项的编辑；

图3-56  原理图进行编译示意图

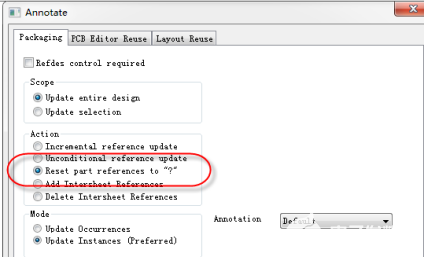

第二步，然后对器件的位号进行复位的操作。在弹出的原理图编译界面中，如图3-57所示，在Action选项中，现将原理图本身已经存在的位号全部复位，点击Reset Part References to “？”，则全部的位号则变成的问号，可参照图3-57所示。

图3-57  原理图编位号复位设置示意图

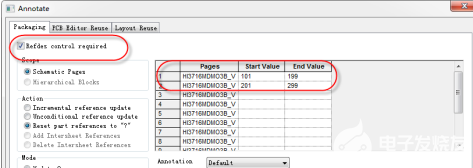

第三步，把所有的位号进行复位以后，我们需要对器件位号进行重新编排。勾选原理图编译界面的上方的选项Refdes control required，然后在右侧弹出的界面中对位号按页面进行位号大小的输入，如图3-58所示，如第一页的设置101开始，199结束，第二页的设置201开始，299结束，依次类推；

图3-58  原理图位号按照页面排序设置示意图

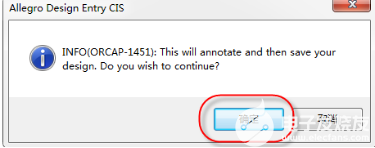

第四步，执行上述操作以后，点击下方的确定按钮，弹出的界面中选择确定，如图3-59所示，这样原理图所有页面就按刚才的页面编号进行编号了，如图3-60所示，这样后期原理图加器件或者是修改位号，都非常的方便管理。

图3-59  Annotate操作示意图

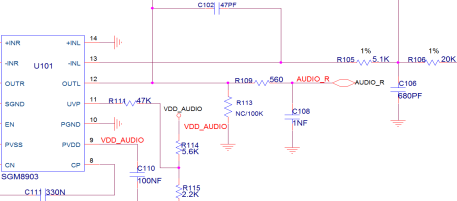

图3-60  位号按页面排列示意图
