如何将Altium Designer 6.0的库档转换成99se的格式

       Altium Designer 6.0的库档是以集成库的形式提供的，而99se 的库档是分类的形式。它们之间如何转换呢？这首先需要对Altium Designer 6.0的库档作一个分包操作。

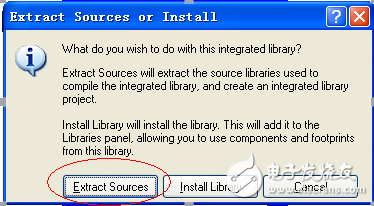

　　首先，我们打开一个要转换的Altium Designer 6.0的库档。我们以\Altium Designer 6.0\Library\Miscellaneous Devices.intLib为例。我们打开这个文件会弹出如图1所示的对话框。

　　图1

　　我们选择＂Extract Sources＂选项。这样生成了miscellaneous device.libpkg，就会进入组件编辑接口，如图2所示（图片可以放大或打印观看）。

　　图2

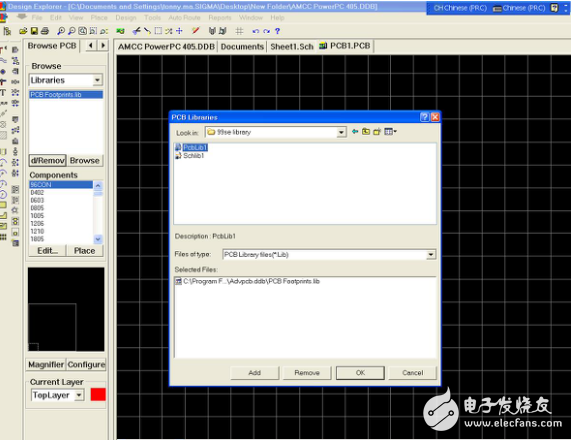

　　我们将工程中的原理图库文件保存为C：\99 se library\schlib1.lib，在Save as type 中选择“Schematic binary 4.0 library（*.lib）”，这是99se可以导入的格式，见图3和图4所示（图片可以放大或打印观看）。

　　图3

　　图4

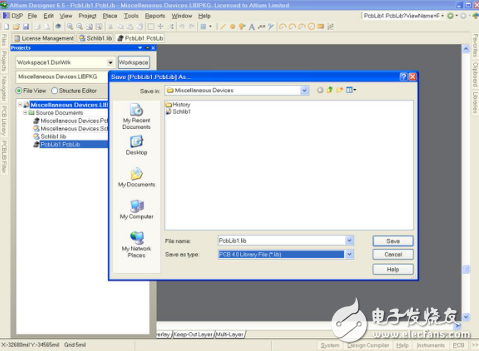

　　我们将工程中PCB库文件保存为C：\99 se library\pcblib1.lib，在Save as type 中选择“Pcb 4.0 library File（*.lib）”，这是99se可以导入的格式，如图5所示（图片可以放大或打印观看）。

　　图5
