orcad工作环境如何设置

　　Cadence公司推出的的OrCAD是画原理图最流行的工具，堪称行业标准。今天小编就为代价带来OrCAD软件的环境设置教程。

　　OrCAD 是一套在个人电脑的电子设计自动化套装软件，专门用来让电子工程师设计电路图及相关图表，设计印刷电路板所用的印刷图，及电路的模拟之用。

　　OrCAD是一个混合名词，反映了软件的发源地：俄勒冈（Oregon）+ 计算机辅助设计（CAD）。

　　1.工作环境的设置

　　使用orCAD之前，首先要进行工作环境的设置。

　　Options-》Preferences，弹出工作框如下图

　　下面一一介绍：

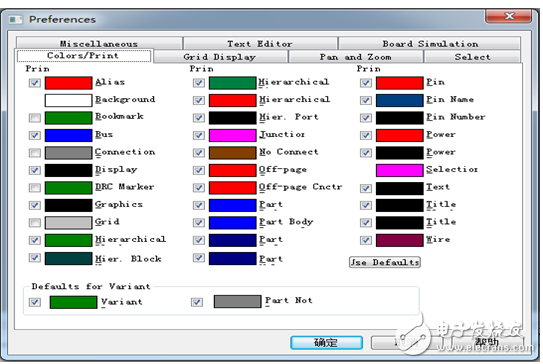

　　Colors/Prints是设置各种图形及元器件颜色以及打印时的颜色。比如Alias是设置网络别名的颜色；

　　Background是设置图纸背景的颜色；BUS总线的颜色；DRC Maker设置DRC标志的颜色。。。。。。当然你也可以选择默认的颜色。（根据个人喜好设定。一般情况下无需修改）

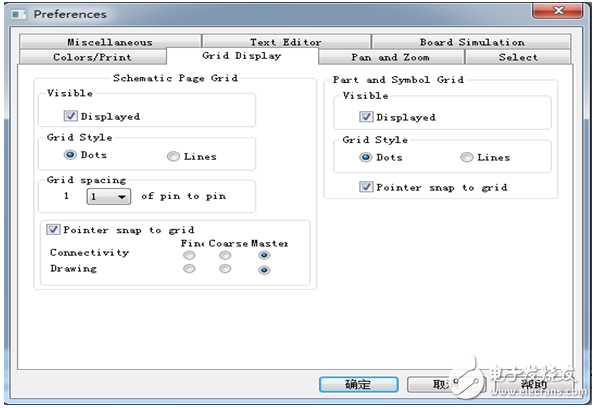

　　Grid Display是设置栅格点的属性。

　　比如是否显示；是采用点状格点还是线状格点；每个引脚相距几个格点（默认是1）；光标是否随着格点移动。

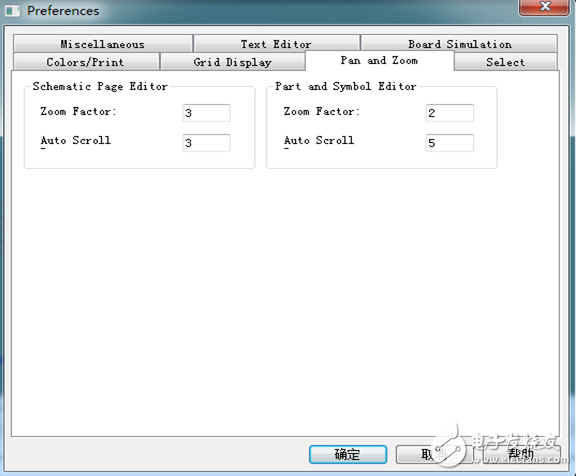

　　Panand Zoom是设置窗口（原理图编辑框和元件图编辑框）的缩放比例及Auto Scroll。

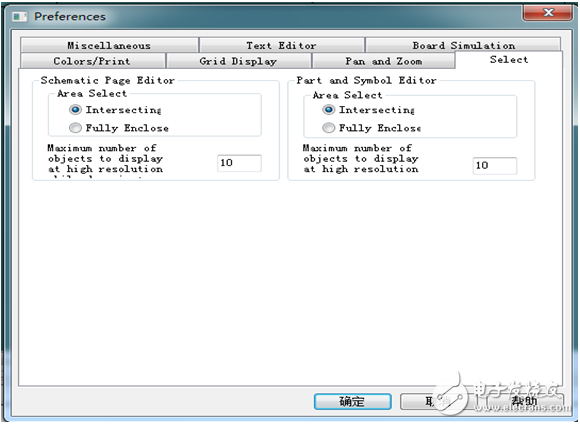

　　Select是设置选取图件的模式

　　Text Editor文字编辑设置。

　　Board Simulation电路板仿真设置
