cadence allegro 16.6

本文为大家带来cadence allegro pcb layout详细教程 。

工程师的巨大福利，首款P_C_B分析软件，点击免费领取

一、用Design Entry CIS（Capture）设计原理图

1、创建工程

file--》new--》project ；输入工程名称，指定工程放置路径；

2、设置操作环境Options--》Preferencses：

颜色：colors/Print

格子：Grid Display

杂项：Miscellaneous

常取默认值

3、配置设计图纸：

设定模板：Options--》Design Template：（应用于新图）

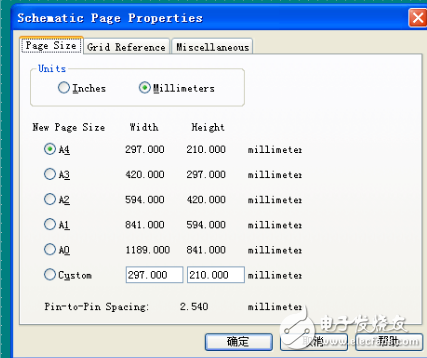

设定当前图纸Options--》Schematic Page Properities

4、创建元件及元件库

File--》New Library --》选择要添加到的工程

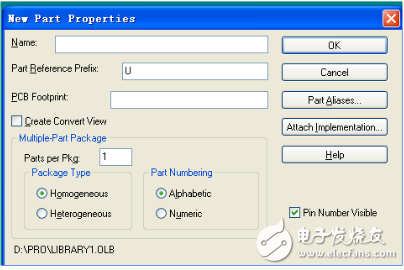

Design --》New Part.（或者在Library处右击选择New Part）

（1）Homogeneous：复合封装元件中（多个元件图组成时）每个元件图都一样（default适用于标准逻辑）

（2）Heterogeneous：复合封装元件（多个元件图组成时）中使用不一样的元件图（较适用于大元件）

一个封装下多个元件图，以View ext part（previous part）切换视图 元器件封装：

（1）place --》line画线，用来画封装外形；

（2）place--》pin放置管脚；放单个或多个；

不同类型的管脚选择的type不同；

5、绘制原理图

（1）放置电器

Place--》part ；可以从设计缓存中，活着元件库，软件自带元件库，中选择；选择Add Library增加元件库；

电源和地（power gnd）从右边工具栏中选择；

（2）连接线路 wire

bus：与wire之间必须以支线连接，并以网标（net alias）对应（wire:D0，D1.。。.D7;bus:D［0..7］） 数据总线和数据总线的引出线必须定义net alias

      （3）Schematic new page （可以多张图：

单层次电路图间，以相同名称的“电路端口连接器”off-page connector连接

多层次式电路图：以方块图（层次块Hierarchical Block.。。）来代替实际电路的电路图，以相同名称Port的配对内层电路，内层电路之间可以多张，同单层连接

（4）PCB层预处理

编辑元件属性

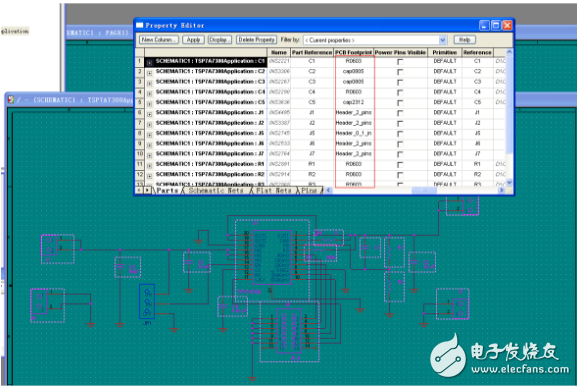

在导入PCB之前，必须正确填写元件的封装（PCB Footprint） 参数整体赋值（框住多个元件，然后Edit Properties），出现如图所示的property editer； 编辑pcb footPrint（与allegro pcb中的元器件的封装名称相一致）；part Perference是网表导入allegro pcb后的元器件名称；还能进行其他属性编辑；还可添加其他需要的属性；

（6）分类属性编辑

Edit Properties--》New ColumnClass:IC（IC，IO，Discrete三类，在PCB中分类放置） 放置定义房间（Room） Edit Properties--》New ColumnRoom 添加文本和图像

添加文本、位图（Place.。。）

6、 原理图绘制的后续处理

（切换到项目管理器窗口，选中*.DSN文件，然后进行后处理————DRC检查、生成网表及元器件清单）

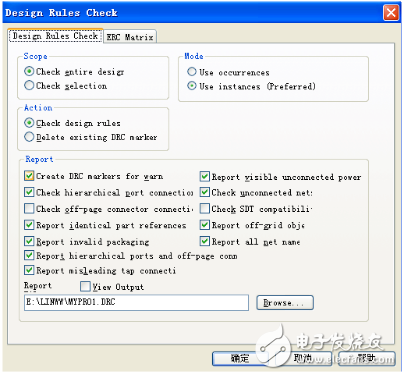

（1）设计规则检查（Tools--》Design Rules Check.。。）

Design Rules Check

scope（范围）：entire（全部）/selection（所选）

Mode（模式）：occurences（事件：在同一绘图页内同一实体出现多次的实体电路） instance（实体：绘图页内的元件符号） Action（动作）：check design rules/delete DRC Report（报告）：

Create DRC markers for warn（在错误之处放置警告标记） Check hierarchical port connection（层次式端口连接） Check off-page connector connection（平坦式端口连接） Report identical part referenves（检查重复的元件序号） Report invalid package （检查无效的封装）

Report hierarchical ports and off-page connector（列出port和off-page 连接） Check unconnected net Check SDT compatible Report all net names

（2）元件自动编号（Tools --》Annotate）

scope（范围）：Update entire design/selection

Action：Incremental reference update 增长的自动编号

unconfitional reference update

reset part reference to “？” 将编号重置为“？”；

Add/delete Intersheet Reference（在分页图纸的端口的序号加上/删除图纸的编号） Reset reference numbers to begin at 1 each page原理图每个页重置编号从1开始

（3）自动更新器件或网络的属性（Tools--》Update Properties.。。）

7、生成网表

在原理图检查无误后

Tools--》Create NetLists生成网表；
