Cadence如何建立PCB？Cadence建立PCB步骤详解

Cadence 是一个大型的EDA 软件，它几乎可以完成电子设计的方方面面，包括ASIC 设计、FPGA 设计和PCB 板设计。Cadence 在仿真、电路图设计、自动布局布线、版图设计及验证等方面有着绝对的优势。Cadence 包含的工具较多几乎包括了EDA 设计的方方面面。下面就教大家Cadence建立PCB的方法。

Cadence建立PCB步骤

1、打开PCB Editor-》Allegro PCB Design GXL

2、File-》New

其中Board（wizard）为向导建立PCB

File-》Save As 更改PCB存放路径

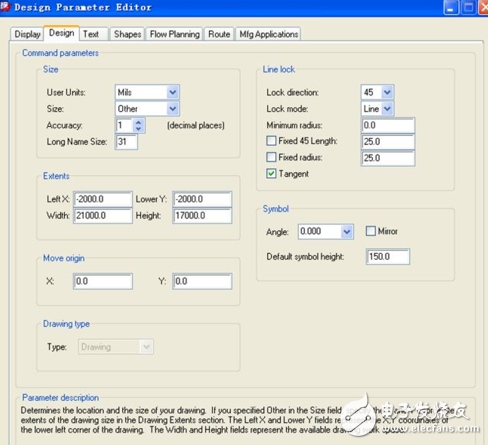

3、Setup-》Design Parameter…

分别设置使用单位、图纸尺寸、单位精度、工作区域（其中Left X和Lower Y表示左下角坐标，设置为负值使坐标原点位于工作区域内部）

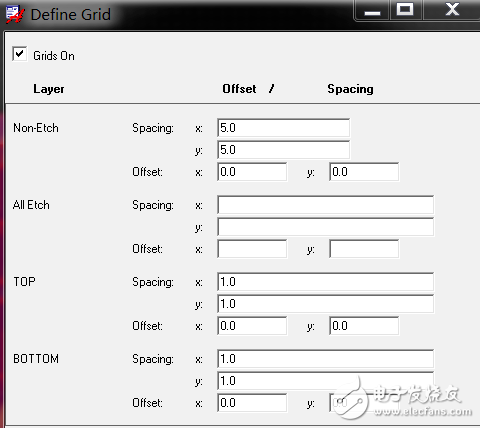

4、Setup-》Grids…

5、添加板框：Add-》Line

选择默认设置，注意option选项Class和Subclass必须为下图所示

手动添加：如果没有明确的尺寸要求，可直接在工作区域画矩形框手动添加（Line lock设置为90°），PCB设计完成后根据实际情况调整尺寸大小。

坐标输入：分别输入x 0 0 回车，ix 10000 回车，iy 10000 回车，ix -10000 回车，iy -10000 回车，鼠标右键Done完成操作。板框大小根据实际需求或PCB大小设定。

Cadence软件不能对板框大小进行直接修改，只能删除后重新添加。

6、添加倒角：Manufacture-》Drafting，其中Fillet（圆形），Chamfer（直线）。

选择添加圆形倒角：option中Radius（倒角大小）设置为100mil，鼠标分别点击需要添加倒角的两条线，添加完成。如尺寸大小不确定，可PCB设计完成后添加。

7、放置固定孔：Place-》Manually （Advanced Settings中勾选Library）

Placement List下拉菜单选择Mechanical symols，选择MTG125（内径125mil），在命令窗口输入相应坐标分别放置在PCB四个角上。

固定安装孔：Edit-》Property 选择目标，选择fixed，Apply，OK。

8、区域设置：Setup-》Areas（非必需）

Package Keepin：允许摆放区域

Package Keepout：禁止摆放区域

Route Keepin：允许布线区域

Route Keepout：禁止布线区域
