protel怎么画圆,怎么画元件呢？

protel画圆

选中你需要的层，以toplayer为例，点击放置工具上画圆形图标，放置到界面上，双击设置圆属性，包括半径，开始角度，结束角度等

在画板的窗口中，直接按 P 键，就有菜单出来。最上面有好几种画圆的命令。

以下是步骤与图解：

第一步：调出快捷工具栏。如图

点击如图的菜单，会出来如下的快捷按钮：

其中的椭圆形内的几个按钮就是用于画圆的。

2）点击上面椭圆形圈里的最后一个圆形的按钮，就可以直接画圆了。如下

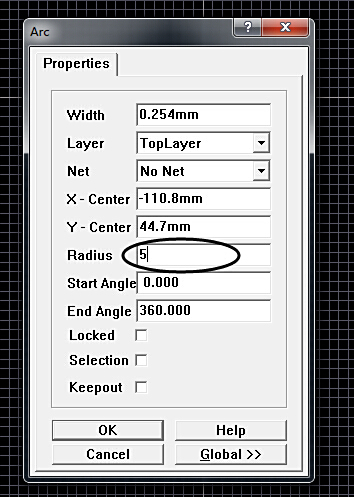

3）画好圆以后，可以双击对圆形的直径大小进行修改。如下图椭圆线框内。数值表示圆形的半径，单位是mm。比如写5的话，实际的半径是5mm，直径10mmd的圆
