protel如何截图

protel如何截图

1. 选取要截取的图形，使其周围有黄色框

2. 点击》TOOLS》Preference》Grapical Editing，去掉“Add Template to Clip”前面的勾，点击 OK

（中文版）点击》工具》优选项，选择图形编辑选项，将“剪贴板参考”前面的勾去掉，点击确定

3. Ctrl+C复制，鼠标左键点击第一步选中的图形

4. 到Word或其他地方直接粘贴即可

5. 这样复制出的图形可以放大缩小而不失真

Protel截图步骤图解

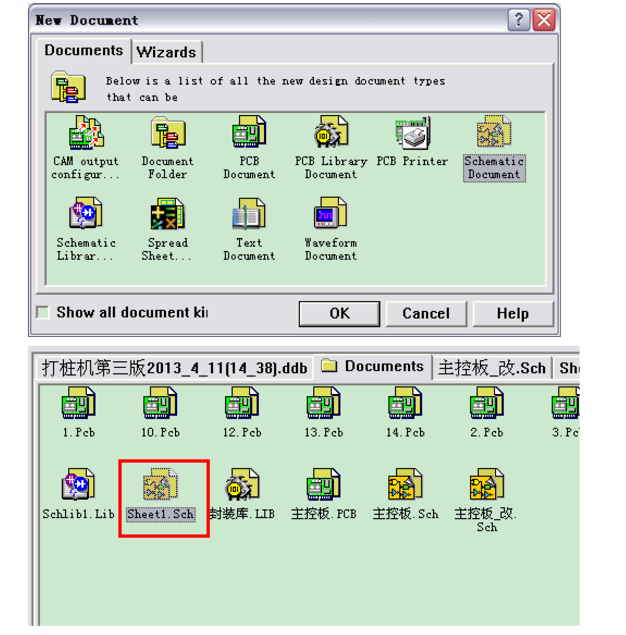

1.新建SCH空文件

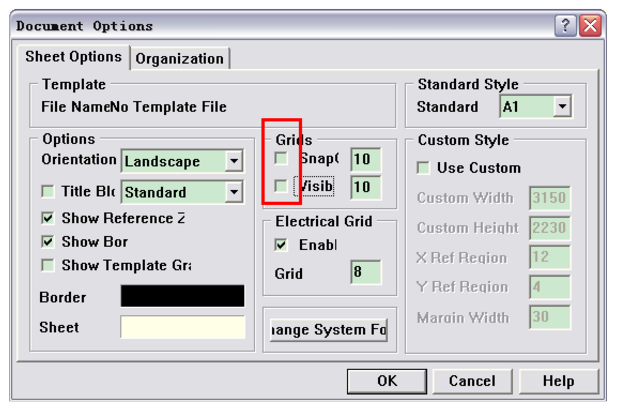

2.打开该文件，设置option如下

3.选取需要截图的相关电路，并按住ctrl+c复制

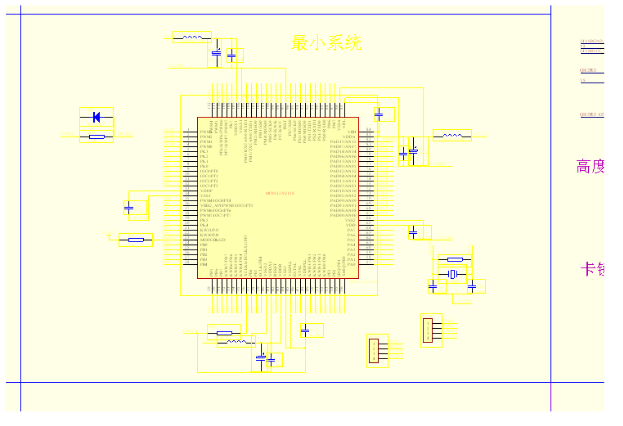

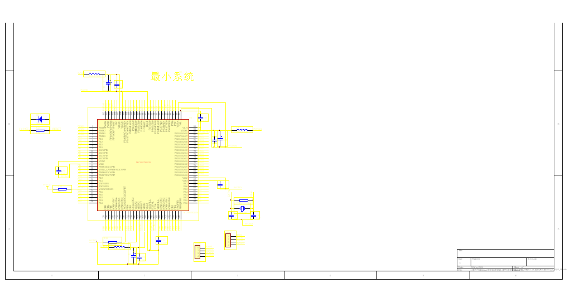

4.在之前打开的SCH界面，按ctrl+v粘贴，尽量靠近图纸左下角放置

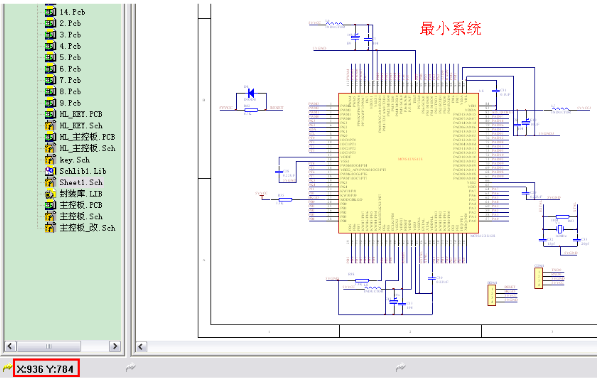

5.取消选中，确定所需电路的最小纸张大小

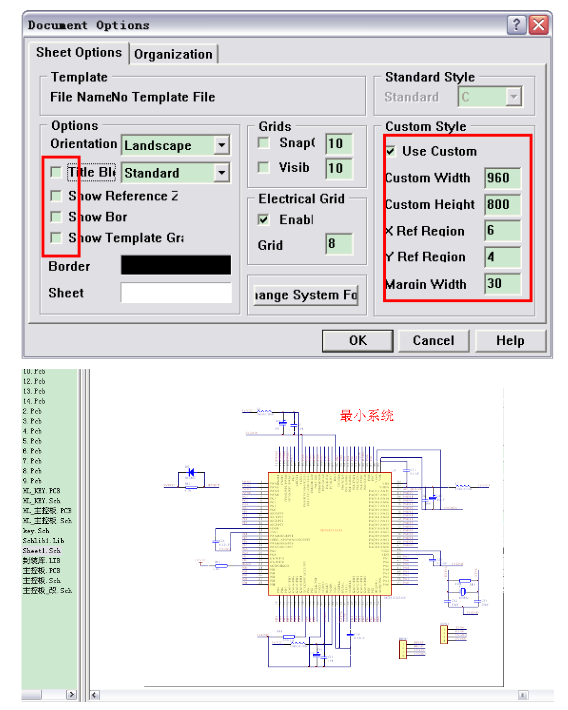

6.修改option中图纸的大小，去掉title等一些背景

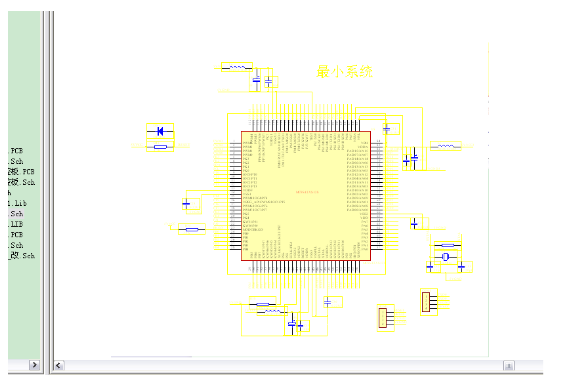

7.再次选中电路，按住ctrl+c复制

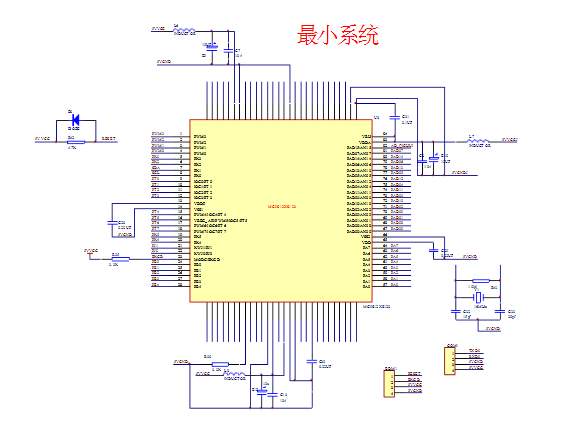

8.在world文档中按住ctrl+v粘贴即可

9.以上截下来的图为矢量图，不是截图，图形相对会比较清晰，不想用viso画图的同学可以采用此方法
