Bus总线布线时如何做到等长

　　Bus/总线布线时如何做到等长

　　Bus走线模式是在13.6版本中可以实现的模式,现在14.x以及15.0都已经取消了这功能,如果有兴趣的朋友可以通过以下步骤来实现：

　　1.在命令栏中输入：setacon_oldcmd回车就把模式切换到以前版本,14.x和15.0都可以,不过切换后有点区别。

　　2.把要Bus走线的net从pin中引出一小段走线。

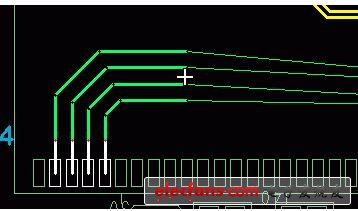

　　3.点击AddConnect,Routetype切换到Bycursor,然后鼠标框选已走好的几个线头,如图。

　　此主题相关图片如下：

　　4.Bus走线。

　　此主题相关图片如下：

　　如果要取消这模式,在命令栏输入：unsetacon_oldcmd
