结构设计:PROE结构图转换为protel格式

　　这个问题是一个初学者问题，笔者经常被问到，感觉有必要在这里说清楚。作结构设计经常遇到由结构设计出线路板的轮廓、开孔、接口件位置等，为了准确、方便，需要将proe设计图通过转换方式转换成线路板支持的格式，这样，图纸由于没有人的参与，不会出错。

　　总体方法是通过acad来做的，这对结构设计来说，不成问题。我说的方法比较粗略，但我多年一直这么用，不见得是最好的，但我肯定的说，是行之有效的。也好记。下面按步骤说明操作。

　　1：从proe图导出acad图纸。

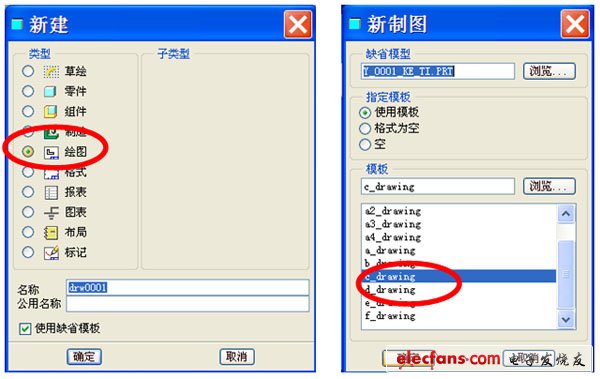

　　先让结构图处于活动状态，然后新建一个“绘图”，如下2个图，除了选择“绘图”之外其他所有选择的地方都不管，都用默认，都直接按确定。

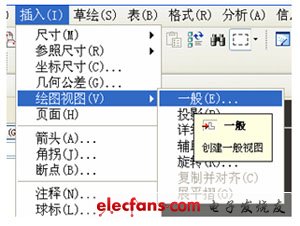

　　然后插入绘图视图，即需要导出的视图，这里有个小问题，选择这个命令之后，要用鼠标在图纸空间点一下，才会出来对话框(有许多新手都在这里迷惑)。这个对话框需要设置视图样式和线框等，需要仔细研究一下(可以设置比例，但笔不推荐在这里设置，见下面章节)。

　　然后保存副本，选择DWG格式。导出对话框除了选择“dwg格式”以外全部都选择默认，直接点确定。由于笔者目前使用acad2008，因此不用选择导出的acad版本。如下图：

　　这样在结构设计目录中就出现了该图纸的dwg格式文件，本步完成。
