PADS Logic转为OrCAD格式

　　在项目进行中，我们有可能需要将Pads的原理图转化为OrCAD的格式，本篇教程讲述了如何实现这个过程。在这转换中，我们需要用到EstudioPro这个软件，在很多PADS2005 光盘里面有个文件夹Extra，也许会附送有这个软件，如果没有，大家自己上网搜索下载这个软件。然后安装，一直NEXT到完成，没什么特别的要求。开始转换：

　　1，我们首先用PADS Logic2005 把文件降到PADS Logic2004(必须降到2004)，如图

　　2，用刚安装好的EstudioPro软件转换到OrCAD：

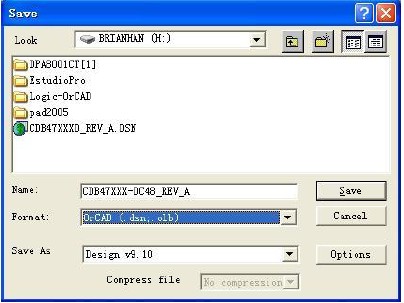

　　运行E-studio，点File打开刚才降到PADS Logic2004 的TXT文件，然后再点Save As另存为DSN 文件。

　　转换到OrCAD 后的文件，可能有些信息多余或缺失，需要小改动和重新验证一下，更详细情况大家可以自己摸索，如果各位还有更好的意见和建议，希望共同探讨!
