Allegro中尺寸标注参数的设置

　　Allegro中尺寸标注有很强大的功能，包括线性标注，角度标注，引线标注等。下面介绍一下Allegro中尺寸标注参数的设置。执行Manufacture –

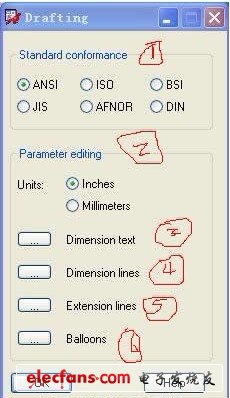

　　Dimension/Draft – Parameters ，会弹出下图对话框

　　1. Standard Conformance是尺寸标注的几个标准。

　　ANSI

　　American National Standards Institute (default) 美国国家标准协会(默认)

　　BSI

　　British Standards Institute 英国工业协会

　　DIN

　　German Industrial Normal 德国工业标准

　　ISO

　　International Organization for Standardization 国际标准化组织

　　JIS

　　Japanese Industrial Standard 日本工业标准

　　AFNOR

　　French Association of Normalization 法国标准化协会

　　2.Parameter Editing 主要是单位设置，包括Inches or Millimeters

　　3.Dimension Text

　　点击前面的小方框，会弹出尺寸标注文字设置对话框;

　　4. Dimension Lines

　　点击前面的小方框，会弹出尺寸标注尺寸线设置对话框;

　　5. Extension Lines

　　点击前面的小方框，会弹出尺寸标注延伸线设置对话框;

　　6. Balloons

　　点击前面的小方框，会弹出尺寸标注Balloons设置对话框;
