在POWERPCB中制作绑定IC(BOND)封装

时间:2010-08-09 17:45

人气:

作者:admin

标签:   PowerPCB

导读:在POWERPCB中制作绑定IC(BOND)封装-今天一个朋友要做一个133PIN的绑定IC的封装!由于以前没有弄过,刚接触到还是有一点难度的!不知道从哪里下手,在网上也查了基本上没有什么好的说...

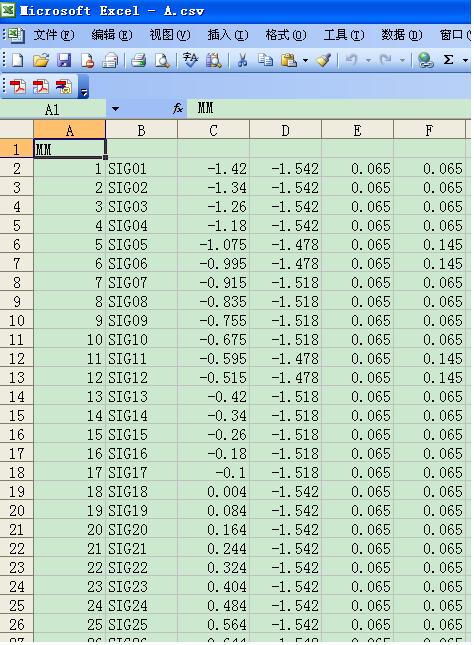

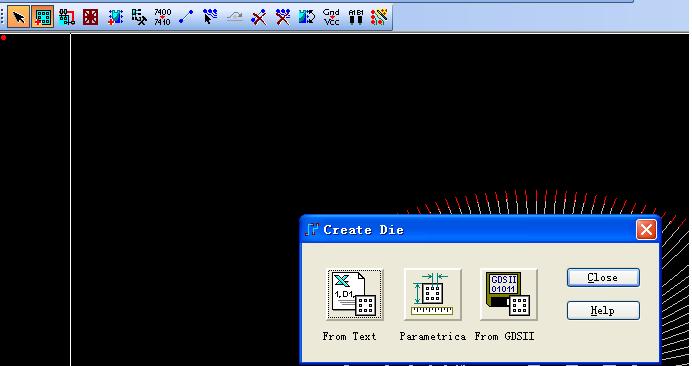

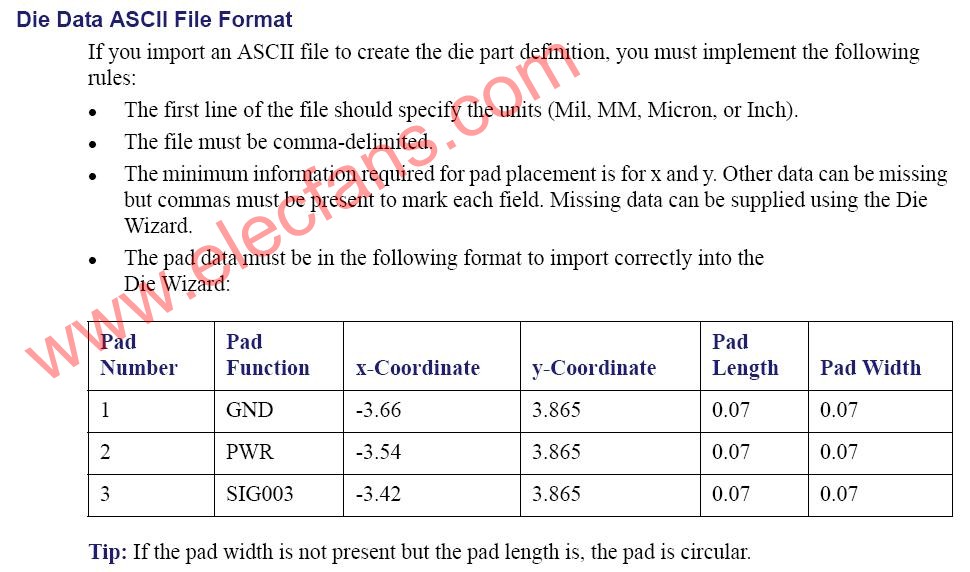

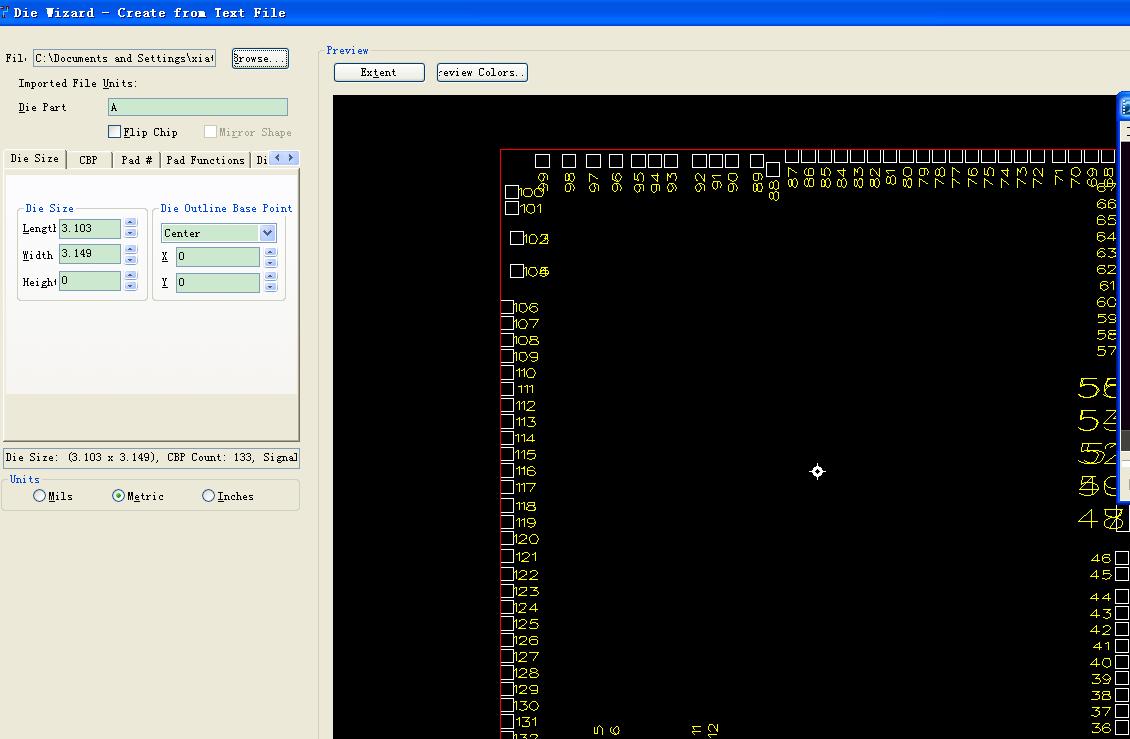

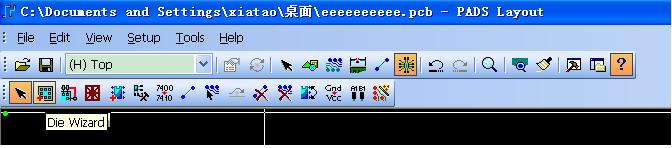

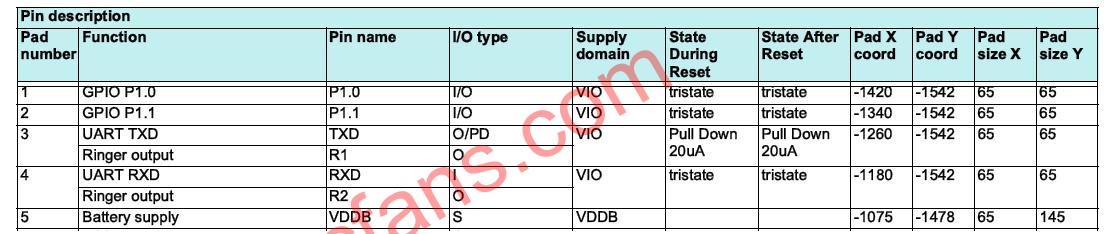

今天一个朋友要做一个133PIN的绑定IC的封装!由于以前没有弄过,刚接触到还是有一点难度的!不知道从哪里下手,在网上也查了基本上没有什么好的说明,很是郁闷,经人提醒!              我们在拿到IC资料的时候,有一个文件如下图1,包含了PIN说明及坐标等信息,我们要的就是把这些信息用EXCEL列一个表格,存为CSV格式的文件这是由PADS2005要求的导入DIE文件(图二)(这点我也不是太明白的!) 图一: 图二: EXCEL图例如下:(注意单位问题) 下面就可以在PADS2005中导入DIE文件了!点击DIE WIZARD(图三); 图三: 下一步点第一个! 导入CSV文件: 导入后图如下:



温馨提示:以上内容整理于网络,仅供参考,如果对您有帮助,留下您的阅读感言吧!
