MAX4230运算放大器Spice模型

　　引言

　　一旦设计完成了一款新的IC，设计人员必须对电路进行仿真，测试其基本功能。可以采用最常用的仿真程序PSpice®来生成用于仿真的Spice模型。随着图形用户界面的出现，现在可以使用模型符号来画出原理图，对电路进行仿真。

　　Spice模型最初是文本格式，各种模型符号包含在库中。然而，当没有可用符号时，用户必须建立一个符号来使用模型。本应用笔记解释怎样使用Maxim的Spice模型，从模型文本文件中建立符号。

　　作为一个例子，本应用笔记采用了MAX4230运算放大器Spice模型。在OrCAD® CIS 9.2 Lite Edition上运行仿真。

　　获得模型

　　在公司网站上几乎可以找到所有Maxim元件的Spice模型。图1所示为运算放大器和比较器的模型。

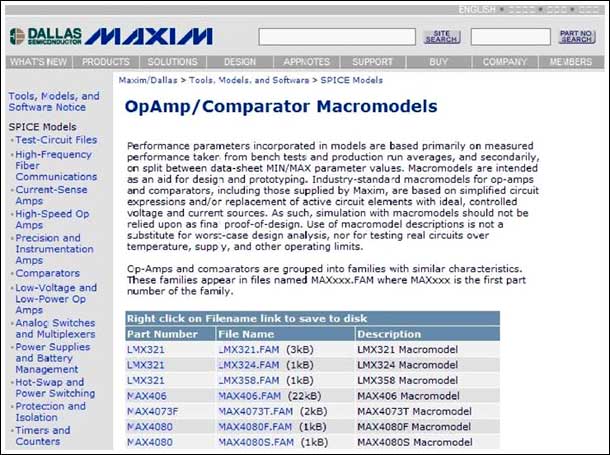

　　图1. Maxim网站提供Spice模型。

　　任意标准文本编辑器都可以打开宏模型文件，并保存为.LIB扩展文件。在这个例子中，将采用库文件MAX4230.LIB来进行仿真，建立符号。

　　从模型中建立一个符号

　　按照下面的步骤从模型中建立一个符号：

　　1. 打开Pspice模型编辑器。

　　2. 选择“File”，然后是“Create Capture Parts”。将弹出图2所示的窗口。

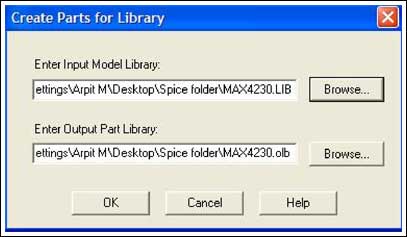

　　图2. 从Create Parts窗口开始建立Spice模型符号。

　　3. 找到MAX4230库(即，MAX4230.LIB)的位置，并选中它。窗口中的第二行自动显示带有MAX4230.olb扩展的输出文件，位置和其.LIB文件相同。

　　4. 点击“OK”，确定建立了符号，没有错误。应该能够在所选的目标位置看到MAX4230.olb文件。

　　使用符号

　　5. 打开Capture程序。打开工程文件，登录到原理图页面后，从下拉菜单中点击“Place”，选择“Part”。点击“Add Library...”，首先向库列表中加入MAX4230.olb符号，然后，选择MAX4230.olb文件。屏幕上会弹出下面的窗口，如图3所示。

　　图3. 在Place Part窗口中可以向库中加入符号。

　　所显示的符号如图4所示。使用这些符号时有一定的难度，因为符号的引脚编号和IC引出脚并不完全对应，而且也不标明引脚的功能。为适应这种差异，可以编辑符号的各个引脚。

　　图4. 为MAX4230开发的实例符号。

　　编辑符号

　　6. 编辑符号时，确定MAX4230.LIB文件包含在仿真设置中。找到仿真设置，浏览MAX4230.LIB文件。点击“Add to Design”按钮。请参考图5。

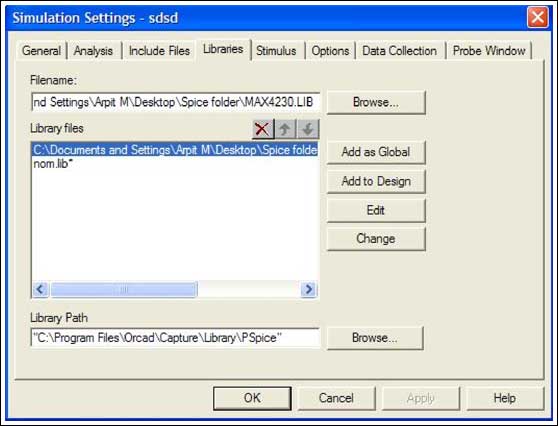

　　图5. 在Simulation Settings中可以编辑符号。
