ORCAD如何传递分立器件Value值到PowerPCB

　　借助PCBNavigator，ORCAD与PowerPCB实现了很好的同步操作，但遗憾的是器件的Value值不能传递到PowerPCB，给人的感觉是ORCAD不如Powerlogic。

　　1. 填写ORCAD的封装，即Footprint，此处必须填PowerPCB库中的Decal，而不是Part。

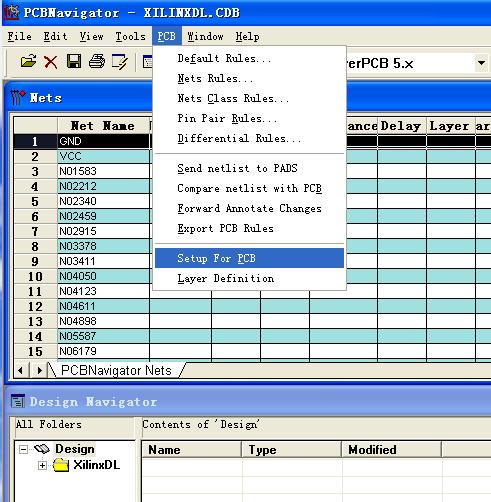

　　2. 在Orcad的Project Manager中启动PCBNavigator。在PCBNavigator中选择菜单PCB-Setup for PCB：

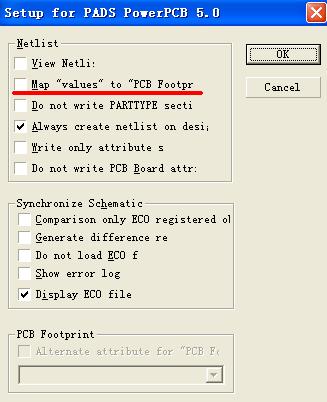

　　其中有一项：

　　Map “Values” to “PCB Footprint”

　　这一项一定不能勾选。

　　3. 按常规方法用菜单PCB-Send netlist to PADS。在PowerPCB中将器件打散，选择一个元件看看。奇迹出现了：器件编号、Value值、封装一个都不少。
