protel在线教程:如何把SCH文件变成PCB板

protel在线教程:如何把SCH文件变成PCB板

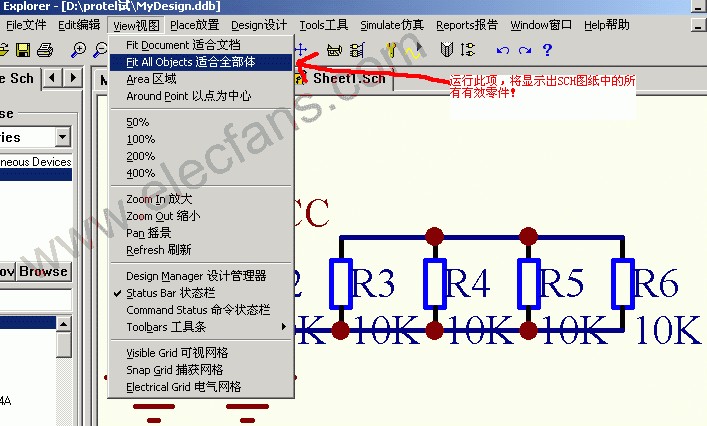

1.先看看SCH中都有什么零件

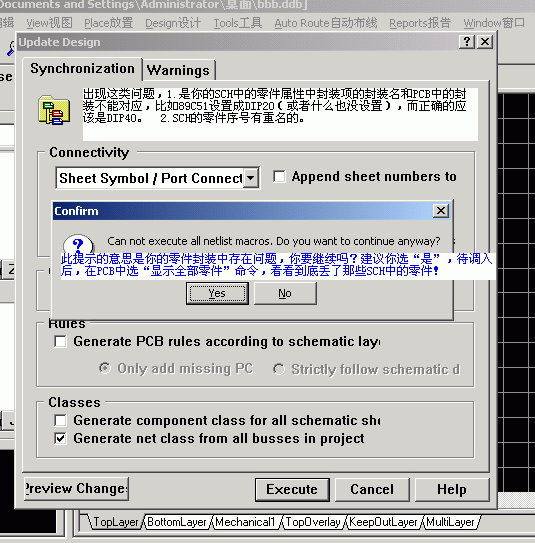

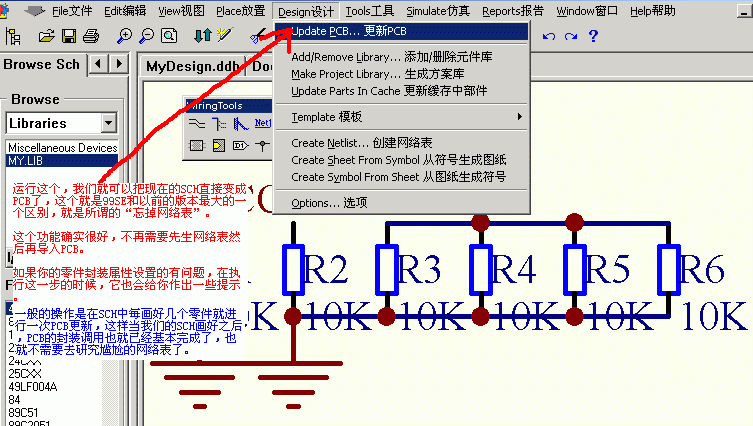

2.就是这个选项了,一个革命性的强大功能     3.注意看一下中文注释     4.如果遇到这个问题,说明SCH的里面还存在小的问题,注意看中文注释     5.这是成功导入后的显示方面的一些技巧     6.一些常用的技巧,补充一点,如要旋转元件的话,只要用鼠标按住元件然后按压键盘“空格键”即可     7.画一个PCB的外型框     8.做一个自己要的外型框，然后把PCB零件封装移动到里面去
