protel在线教程:自动布线和手动布线方面的高级设置问题

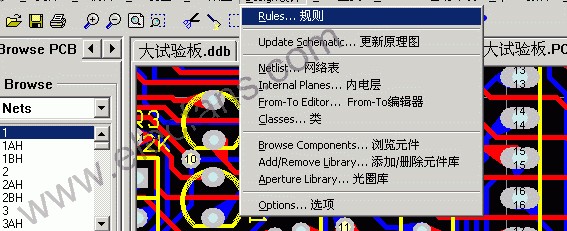

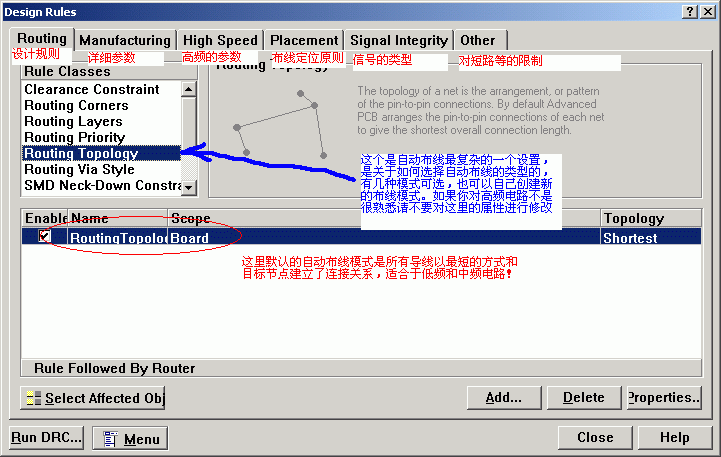

1.如何进入PCB的这个布线规则选项:

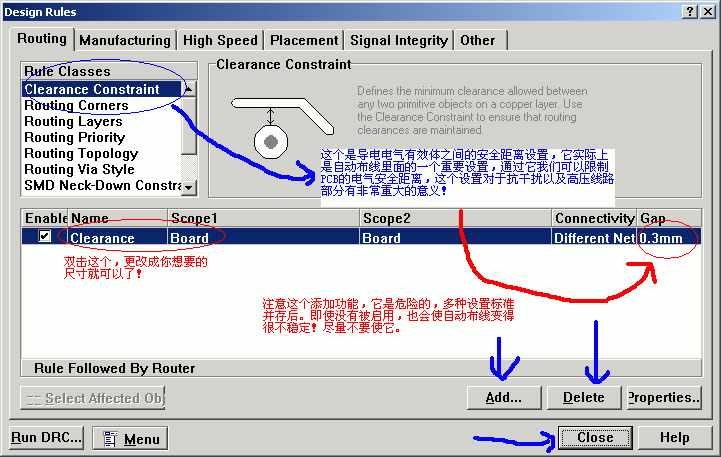

2.电气安全距离的设置

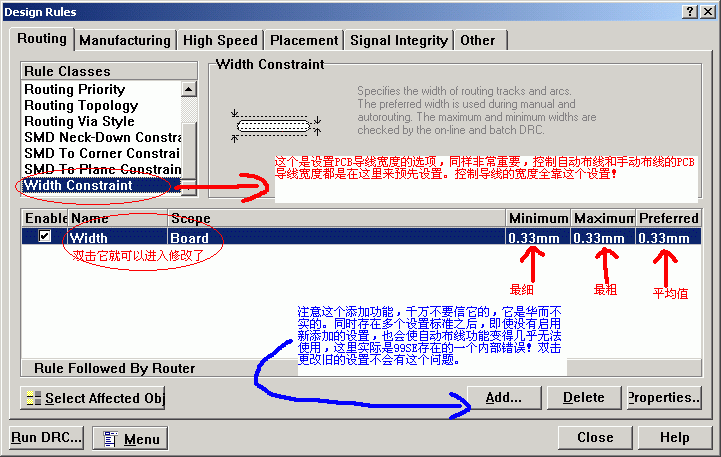

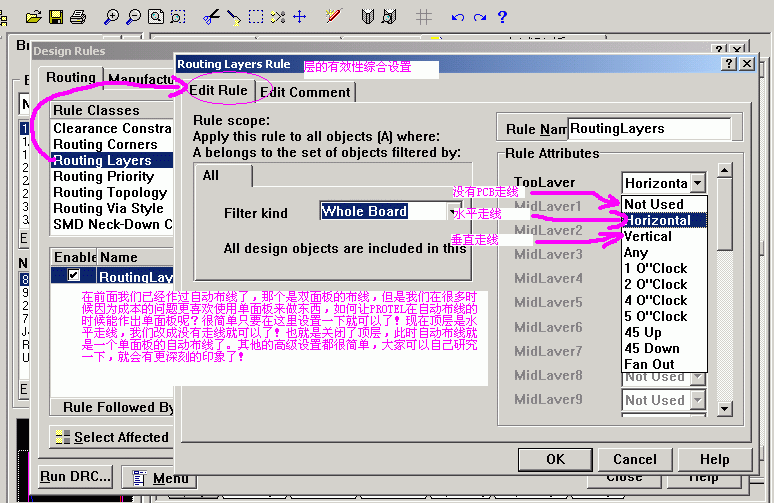

  3.导线宽度的设置       4.学会了设置图层就可以做单面板以及多层板,而不只是双面板      5.布线中线段拐角方式的设置      6.布线类型的选择     7.一些其他的设置       8.最后再学学如何清除错误标志
