Protel在线教程:SCH的一些高级设置和常用技巧

Protel在线教程:SCH的一些高级设置和常用技巧

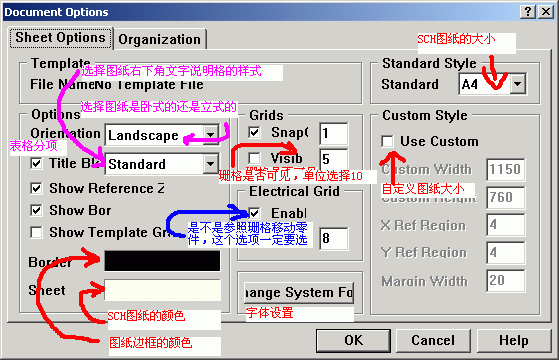

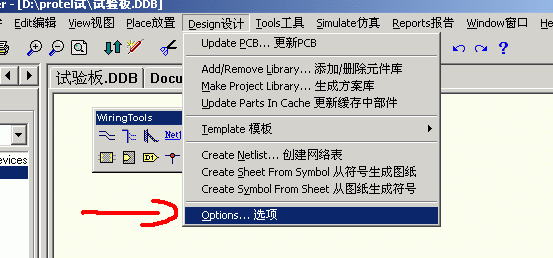

前面我们走马观花的对SCH做了一些操作，这回我们来看看SCH中的一些高级设置和操作技巧   1.看看如何对SCH的操作环境做一下合理的设置：

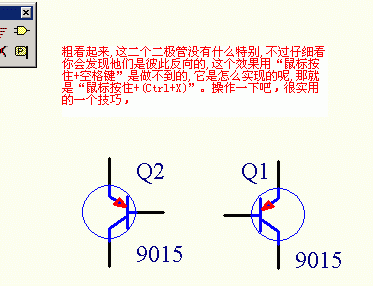

   2.这是对一些单方向3脚零件的反转技巧操作

   3.PROTEL本身也带有非常丰富的元件库，现在我们来看看如何来自动搜索出这些零件

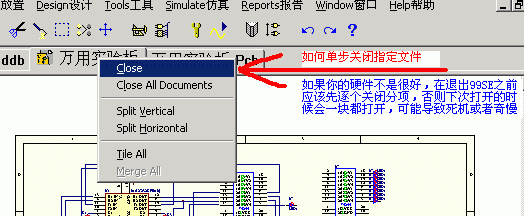

   5.关闭PROTEL99SE时的技巧，如果你的电脑配置一般，分步的关闭可以避免死机和丢失你的成果  关键操作是鼠标右键>>Close

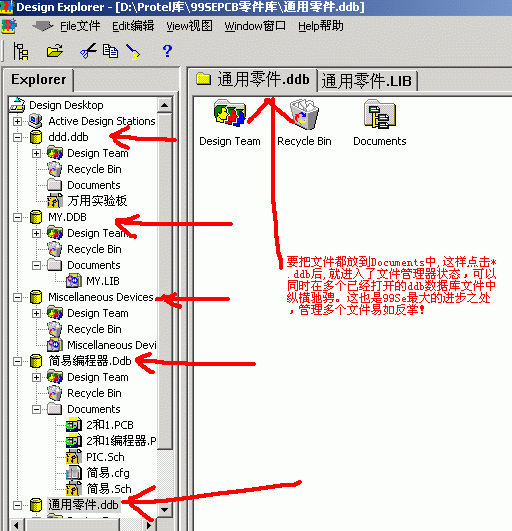

   6.这是科学管理文件的典范,如果你的内存不是非常大,注意不要打开太多的并行任务

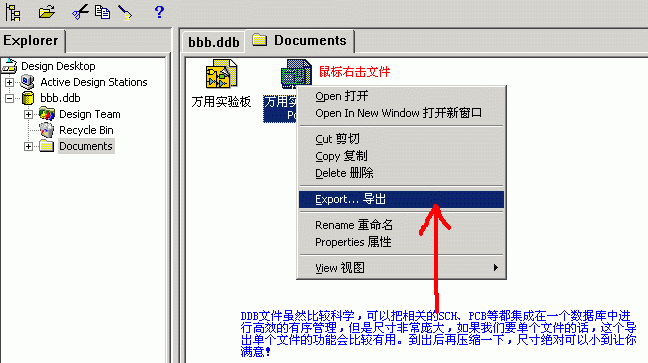

7.文件做好后你会发现DDB的文件个头很大,同时你可能最需要里面的部分文件,如何做呢?那就是先导出然后再用压缩软件压缩!
