如何利用protel 99 SE进行手工布等长线

tools/equalize net lengths这个命令就是在protel中手动布等长线的工具,

这个就是让不同的网络布线等长.最后可以在REPORT中报告某一网络名线的总长度！

用这个命令之前要设等长规则还有要设一个net class，将net class 中的所有线都布好，将net class 中的其一条线改为用手工拉直线拉成你所需要的长度，然后用这个命令，其它线就成蛇行弯曲，长度和你手工拉的那条一样了，用起来不比用REPROT好用，PROTEL99里就这两个功能可以实现等长功能、

首先在netclass里设定你要等长bus.现在以D-BUS,J-BUS为例

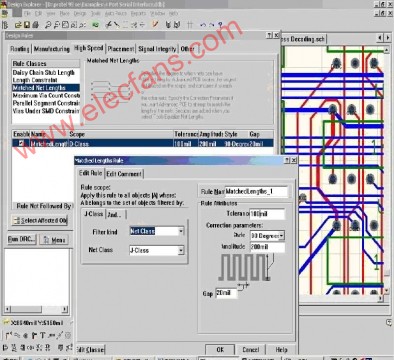

然后在规则（rule)里设定饶线的要求，形状，gap,误差等

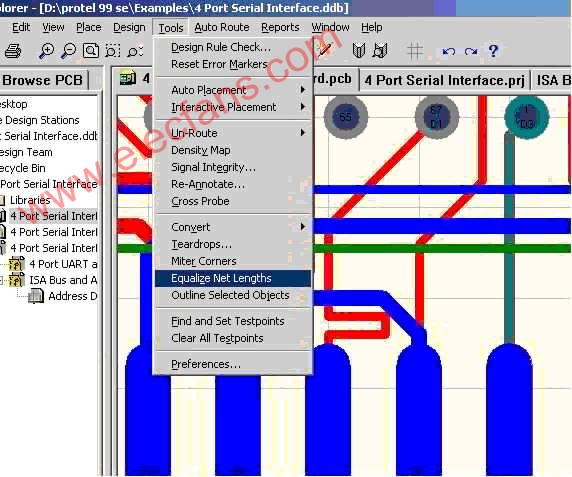

接下来就是执行tools--equalize net lengths

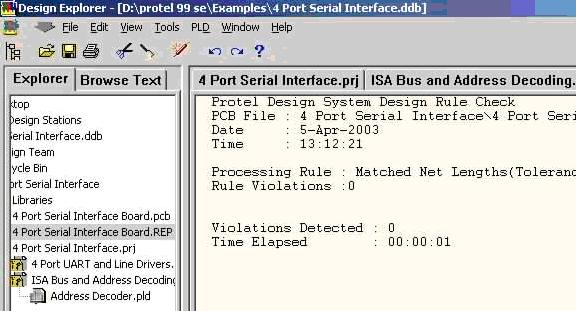

这样就会生成报表，可以看到饶线的情况。机器不能饶出的会有提醒，须手工调整。

这样就可以饶出等长线了。不过实在是惨不忍睹。

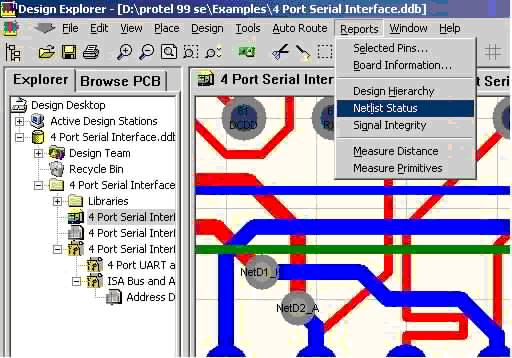

最后可以通过reports可以看出所有信号的线长。执行

就会出现报表

可以看到各线长。
