Allegro中导入PowerPCB方法

在Allegro versions 14.x,所附的the PADs_Perform 转换程序支持PADS-Perform version 3.5, 4 , 5 ASCII files.

其第一行如: !PADS-POWERPCB-V3.0-BASIC! DESIGN DATABASE ASCII FILE 2.0
Note: 最新版的 Allegro 14.2 ISR 接口可支持到 5版不必回到 3.5版.

1. 打开Allegro

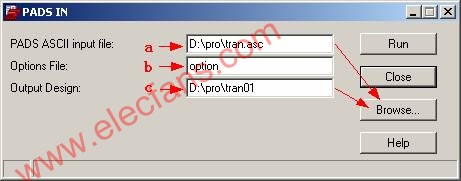

2. 执行菜单File>Import>PADS… 出现下面对话框

a．要导入板子的ASCII文件路径，可以用Browse…浏览查找
b．设置参数文件，可以用Browse…浏览查找
c．输出Allegro板子文件的保存路径，可以用Browse…浏览查找

3. 点击Run运行出现下面窗体：

左边的Obj-Layer是Power PCB中的层面，右边的是相对应的Allegro中的层面。
Automatic solder layer creation
自动产生防焊层，右边为防焊层比Pad大多少。
