powerpcb使用问题

1. 用Add via function增加via ,若移动via有时会自动删除
Ans:此为software问题无法有效解决

2. 多种via 可否选择那一种via优先
Ans:由pad 拉出走线后按下mouse 右键'选择via type, 将会出现下列图示,选择将使用的via mode及via,当你下次再打via时它会沿用上一次的via 选项


3. ERROR MARKER

Ans:此 marker通常是提醒你在 component rule作过设定,记得作design Verification check 若无设定而 verify design check 出现此marker应是v5.0 版本的bug

4. 若零件pad是由pad与copper作associate则自动铺铜时pad无法形成thermal
Ans:不会形成thermal

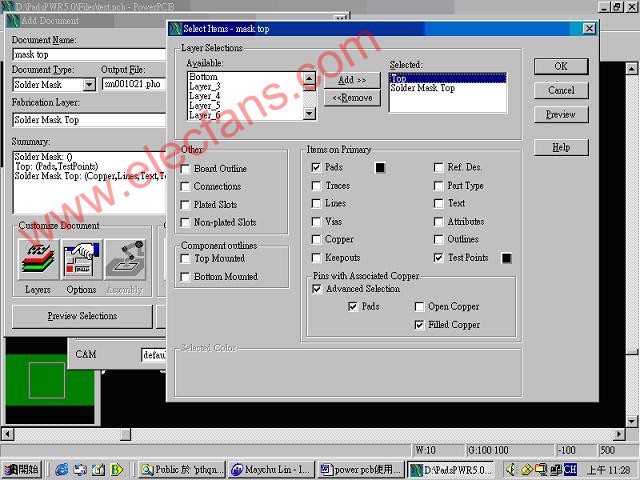

5. 若零件pad是由pad与copper作associate,在出底片作cam 时应在solder mask选择Top 'pin with associate copper'advanced selsction'pads 'filled copper
  此时 solder mask 会出现pad+copper 的形状
  (不受copper 与pad associate需包含整个pad 的限制)


6. pcb 的设计若为HDI ,via需打在pad上,则可按下mouse右key弹出 menu ,select add via 或按shift_click 使via打在pad 上
