PCB布线设计时寄生电容的计算方法

时间：2009-09-30 15:13

人气：

作者：admin

标签： 电容

导读：PCB布线设计时寄生电容的计算方法-PCB布线设计时寄生电容的计算方法在PCB上布两条靠近的走线，很容易产生寄生电容。由于这种寄生电容的存在，...

PCB布线设计时寄生电容的计算方法

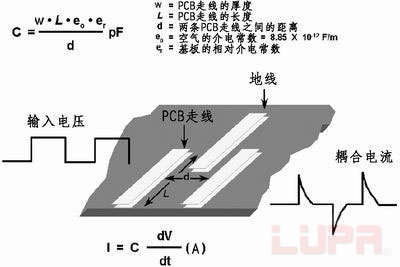

在PCB上布两条靠近的走线，很容易产生寄生电容。由于这种寄生电容的存在，在一条走线上的快速电压变化会在另一条走线上产生电流信号。
