当两个电路的地电流流过一个公共阻抗时，就发生了公共阻抗耦合。我们在放大器中，级与级之间的一种耦合方式是“阻容”耦合方式，这就是一种利用公共阻抗进行信号耦合的应用。在这里，上一级的输出与下一级的输入共用一个阻抗。

由于地线就是信号的回流线，因此当两个电路共用一段地线时，彼此也会相互影响。一个电路的地电位会受到另一个电路工作状态的影响，即一个电路的地电位受另一个电路的地电流的调制，另一个电路的信号就耦合进了前一个电路。

对于两个共用电源的电路也存在这个问题。解决的办法是对每个电路分别供电，或加解耦电路。

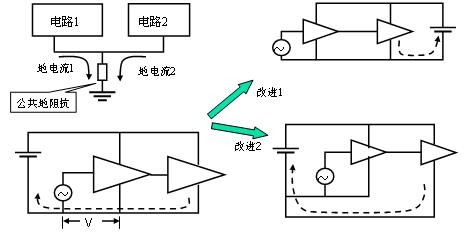

放大器级间公共地线耦合问题：图中的放大器前后级之间由于共用了一段地线，结果，后级放大器的信号耦合进了前级的输入端，如果满足一定的相位关系，就形成了正反馈，造成放大器自激。

解决办法：可以有两个解决办法，一个是将电源的位置改一下，使它靠近后级放大器（功率较大），这样，后级较大的地线电流就不会经过前级的地线了（将这个结构与前面的串联单点接地结构对比一下，加深理解）。另一个办法是后级放大器单独通过一根地线连接到电源，这实际是改成了并联单点接地结构。

说明：有一个概念要清楚，这就是放大器（或类似电路）的电源电流（经过地线）使放大器输出功率的源泉，放大器的实质是用小信号来对直流电源调制，得到功率较大的信号。因此，共用直流电源的路径上的公共阻抗都会造成耦合干扰。
