导线的屏蔽层对隔离线间干扰有很重要的作用，但是它的隔离作用在不同频段其作用机理是不相同的，其中低频段具有电屏蔽性能和磁屏蔽性能，并且屏蔽层和其他地线构成地回路；在高频段，屏蔽层有抗电磁辐射作用等。本节主要阐述屏蔽层的磁屏蔽作用及所形成地回路引入了地回路干扰，屏蔽层的电磁屏蔽作用也进行一定分析。7．2．1  屏蔽层的磁屏蔽
    屏蔽导线的屏蔽因子5，使两导线的电容锅合产生的电场干扰作用减弱了。下面分析屏蔽线的磁屏蔽作用。

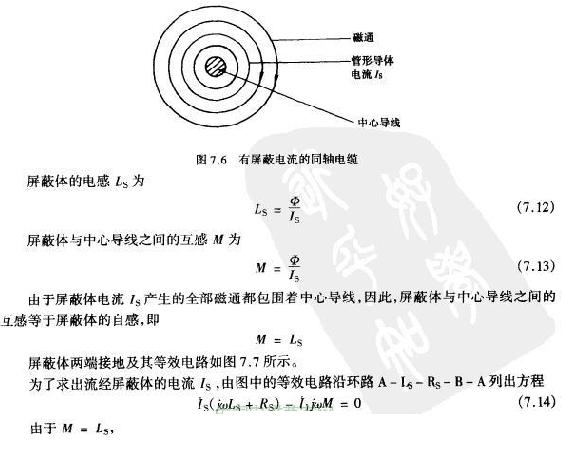

    如图7．6所示，若管形导体载有轴向电流Js，且此电流均匀分布在管的圆周上，则管内的磁场相互抵消，即管内无磁场。此时所有磁通都在管子外部。将一根导线放在管内，便形成同轴电缆。这时屏蔽体的电流Js所形成的全部磁通由都包围着中心导线。

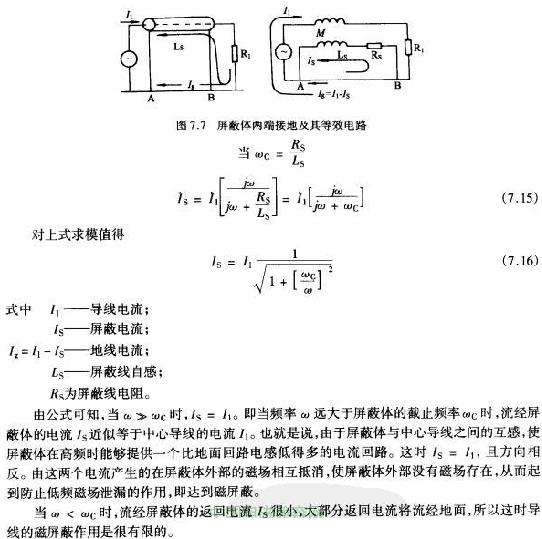

如图所示将导线的一端与屏蔽体连接，并将屏蔽体的另一端接地。这样，返回的电流就全部流经屏蔽体，所以这种方法有很好的磁屏蔽效果。这种方法的磁屏蔽效果，不是由于屏蔽体一般性磁屏蔽性能，而是由于屏蔽体上的返回电流能够产生一个抵消导线磁场的磁场。
    根据上述的原理，应用双绞线也具有很好的磁屏蔽作用。双绞线的屏蔽效果随着单位长度扭绞数的增加而加大。屏蔽双绞线非常适用于频率低于100kHz的情况。当频率高于10M比时，由于屏蔽双绞线具有较大的分布电容，开且损耗大大增加，因此一般不宜用于较长距离信号传输。

屏蔽体一端接地另一端与导线连接示意图
