屏蔽的注意事项

屏蔽的注意事项

3.1 屏蔽的完整性
如果屏蔽体不完整，将导致电磁场泄漏。特别是电磁场屏蔽，它利用屏蔽体在高频磁场
的作用下产生反方向的涡流磁场与原磁场抵消而削弱高频磁场干扰。如果屏蔽体不完整，涡
流的效果降低，即屏蔽的效果大打折扣。
3.2 屏蔽材料的屏蔽效能和应用场合
电磁屏蔽技术的进展，促使屏蔽材料的形式不断发展，而不再局限于单层金属平板模式，
屏蔽效能也不断提高。应用时要特别注意不同的屏蔽材料具有不同的屏蔽效能和应用场合。
3.2.1 金属平板
电子设备采用金属平板做机箱，既坚固耐用，又具有电磁屏蔽作用。其电磁屏蔽效能与金属
平板材料性质、电磁场源性质、电磁场源与金属平板的距离、屏蔽体接地状况等参数有关。
各种金属屏蔽材料的性能见表 2。

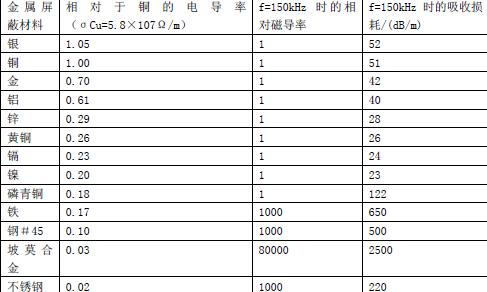

表 2 各种金属屏蔽材料的性能

3.2.2 屏蔽薄膜
当今许多电子设备采用工程塑料做机箱，由于工程塑料的加工工艺性能好，使机箱既造型美
观，又成本低、质量轻。但工程塑料无电磁防护性能。屏蔽薄膜是采用喷涂、真空沉积、电
镀和粘贴等工艺技术，在工程塑料和有机介质的表面覆盖一层导电膜，从而起到平板屏蔽的
作用。一般导电膜的厚度小于电磁波在其内部传播波长的 1/4。
几种喷涂工艺达到的屏蔽效能见表

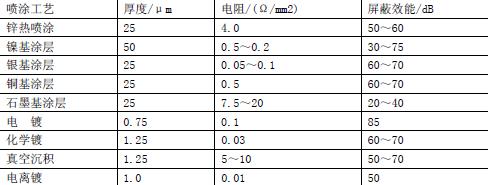

表 3 几种喷涂工艺达到的屏蔽效能
