如何减小差模辐射

如何减小差模辐射

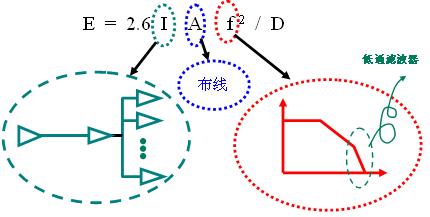

从差模辐射的计算公式中可以直接得出减小差模辐射的方法：
减小差模电流 I：在保证电路功能的前提下，尽量使用低功耗的芯片。当较长的导线上有较大的电流时，用缓冲器减小电流。
降低频率f：当电路功能允许时，尽量使用低速芯片。当然，高速的处理速度是所有软件工程师所希望的，而高速的处理速度是靠高速的时钟频率来保证的，因此降低电路的频率的做法在许多场合是受到限制的。关于降低电路的频率，要用如下的概念来理解：
1 延长上升时间：在保证一定的脉冲重复频率的条件下，延长脉冲的上升时间，可以减小不必要的高频成分，这从脉冲信号的频谱包络线上可以看出。
2 滤除 1 / t r 频率以上的频率：脉冲信号的主要能量集中在 1 / t r 频率以下，只要这部分能量保留下来，电路的工作就不会受影响。 1 / t r 频率以上的成分虽然对电路工作没有作用，但是却产生最强的辐射，这从脉冲信号差模辐射的包络线可以看出。因此，可以用适当的低通滤波器滤除 1 / t r 频率以上的成分。
控制差模电流的环路面积：通过以上的讨论，减小电流、降低频率等方法在实践中都有一定的局限性。最现实而有效的方法是控制信号环路的面积。通过减小信号环路面积能够有效地减小环路的辐射。控制信号环路面积从两个方面入手，一个是在选用芯片时尽量选用大规模集成电路，表面安装形式的芯片，不使用安装座等，另一方面，在线路板布线时，尽量控制信号回路的面积。线路板设计的一项主要内容就是控制信号回路的面积。
