Protel99sePCB中利用CAMManager制作BOM

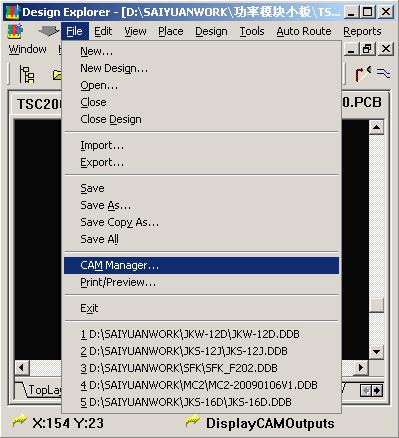

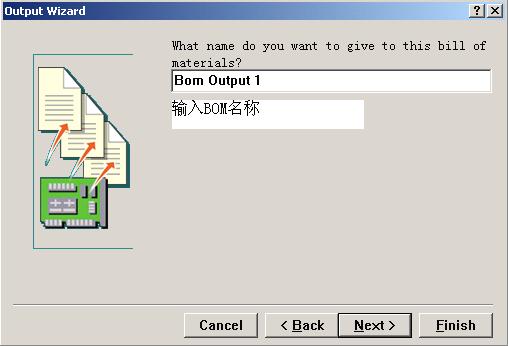

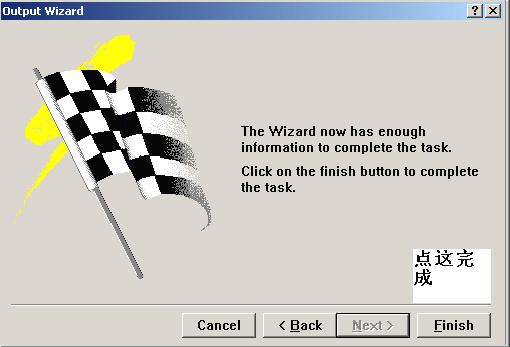

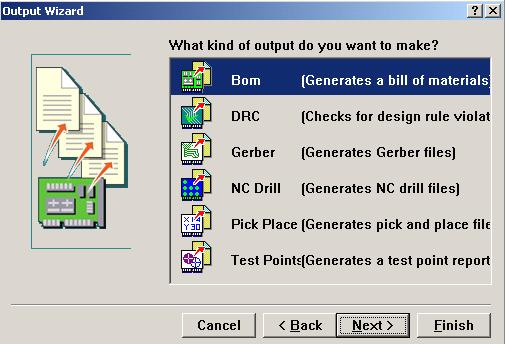

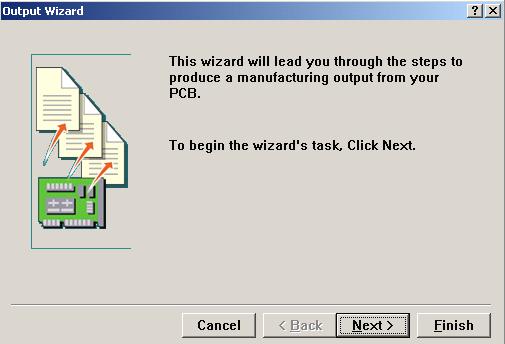

在PCB焊接生产过程中，我们需要用到PCB的BOM，为了保证准确性，一般我们都从PCB板中输出BOM。这里我们利用CAMManager向导来输出BOM表。首先，我们打开需要输出BOM的PCB文件，再通过CAMManager向导来输出BOM表。

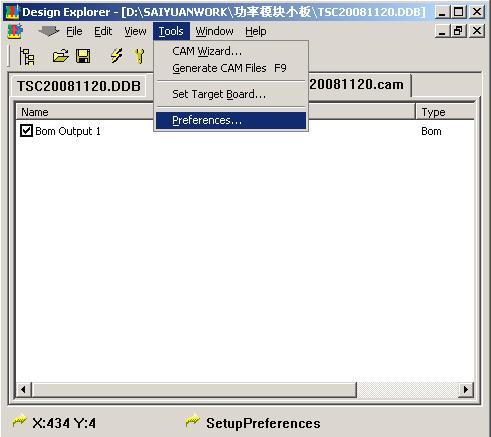

在这文档下通过Tools的preferences设置BOM文档的输出路径。

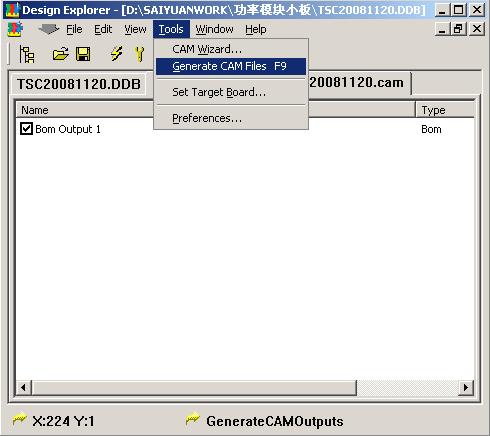

　　再通过GenerateCAMFiles生成BOM文档

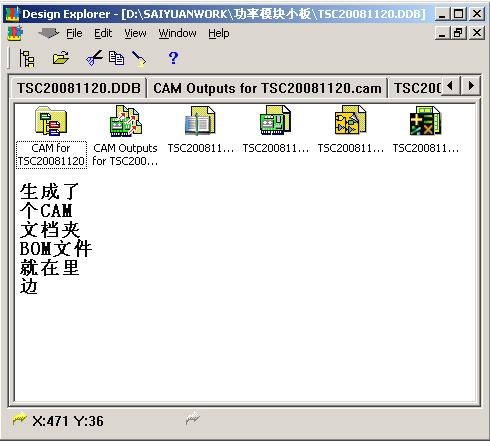

　　打开就可以看到BOM文件了。

　　在前面设置的输出路径下也输出了一份备份文件。

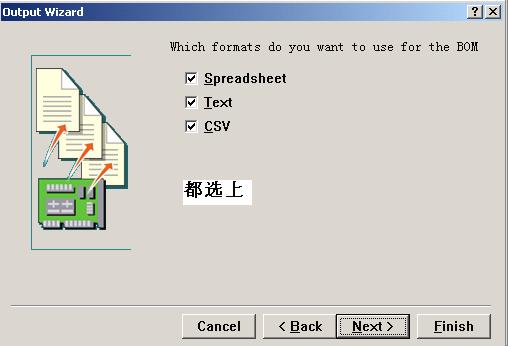

　　输出以.BOM、.CSV、.TXT的三份BOM，其中以.BOM、.CSV为后缀的文件我们可以通过Excel对它编辑为合适我们需要的格式BOM。
