手机的ESD保护

手机的ESD保护

手机的功能正在不断增加，除了以往的通话、发送电子邮件、摄像等功能外，还可通过FeliCa等非接触IC卡享受各种服务，而且可以播放音乐、收看数字电视等。随着功能的增加，手机会更容易受到人体静电放电的影响，由ESD引起的手机误操作或损坏的可能性将会增大。

之所以说随着手机功能的增加，ESD所带来的故障也会增多，主要是因为增加功能之后，与外部交换信息的输入/输出接口的数量就会随之增加。一旦有高电压进入这些接口部位，危险性就很大。另外，存储卡的插拔以及数据传输连接器等的插拔更为频繁，也导致ESD的危险性增加。因为插拔时，人体内积聚的电荷可能会对连接器放电。

随着危险性的增加，手机终端对ESD的抵抗力也日渐降低。其中一个原因就是电路的驱动电压越来越低。此外，因为手机设计时过分追求轻薄化与外观，使得用来针对ESD放电的接地电位不稳定，也导致了手机对ESD的抵抗力降低。

ESD保护不是新增功能，对于手机设计师来说却都认为是很棘手的事情。但是，考虑到产品上市之后可能发生的问题，设计师就必须采取恰当的措施。因此，EDS保护在手机设计中也成为了一项重要的工作。

需要进行ESD保护的部位包括通过电缆与外部相连的连接器、 SIM卡与存储卡等的连接器、键盘以及翻盖式手机转轴的空隙部位。

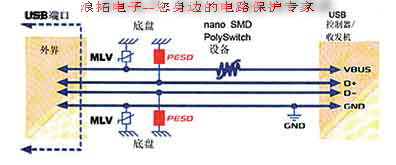

贴片压敏电阻与瞬态抑制二极管是ESD保护器件常用的两种方式。
