如何处理变频电路中电磁辐射引起的干扰

如何处理变频电路中电磁辐射引起的干扰

变频器带来大经济效益同时也带来许多负面影响，变频电路产生电磁辐射可以造成其他通信设备及电子设备干扰。
1. 电磁辐射传播方式

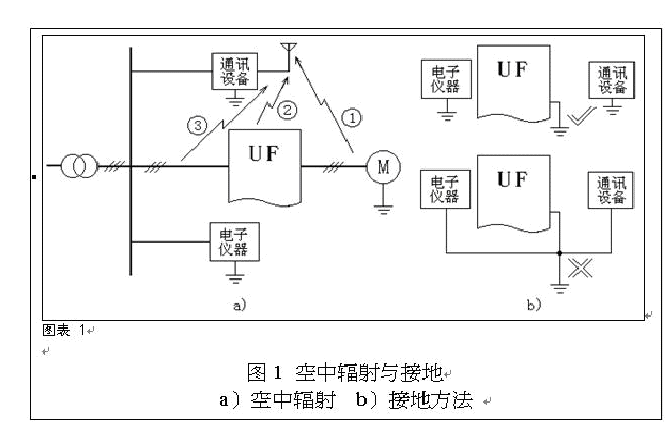

变频电路中，频率很高谐波电流分量具有向空中辐射能力，对其他设备形成干扰。尤其通信设备干扰更为严重，如下图1所示。

2.解决干扰方法

（1）接入电抗器：

    ①.输入电抗器：输入电抗器可以使输入电流波形大为改善。它显著提高功率因数外，也非常有效削弱了输入电流中高次谐波成分对其他设备干扰。

    ②.输出电抗器：变频器输出侧一般不接电抗器，但接入输出电抗器，将可十分有效削弱输出电流中谐波成分。

（2）正确接 ：接主要目是安全，但一些具有高频干扰信号设备来说，也具有把高频干扰信号引入大功能。接时，应注意以下几点：

    ①.接线应尽量粗一些，接点尽量靠近变频器。

    ②.接线尽量远离电源线。

    ③.变频器所有接线，必须和其他设备接分开，如图1-b上图所示。避免把所有设备接线连一起后再接，如图1-b下图所示。

    ④ 变频器接端子不能和电源“零线”相接。

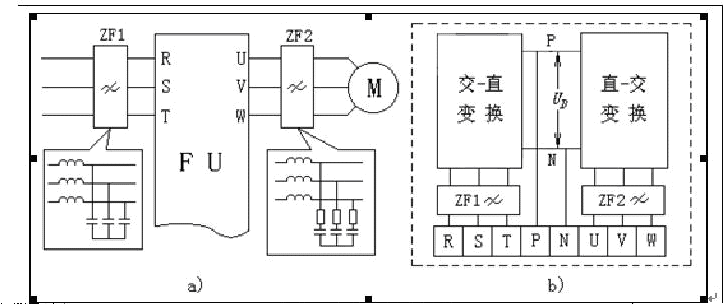

（3）接入滤波器：滤波器主要用于抑制具有辐射能力频率很高谐波电流，串变频器输入和输出电路中，如图2所示。滤波器由高频线圈和电容器组成。必须注意是：变频器输出侧滤波器中，其电容器只能接电动机侧，且应串入电阻，止逆变管因电容器充、放电而受到冲击。
